Avantages de l'installation en gaine de ventilo-convecteurs sous plafond : exemple de Mycond MCFC

Qu'est-ce qu'une installation en gaine ?

L'installation en gaine d'un ventilo-convecteur est une façon de placer l'équipement de climatisation dans l'espace inter-plafond et de distribuer l'air par le biais du système de gaines. Contrairement aux unités traditionnelles montées au mur ou au sol, les ventilo-convecteurs gainables sont complètement cachés et leur présence dans la pièce n'est visible qu'à travers des grilles de distribution d'air décoratives.

Le principe de l'installation en gaine est que le ventilo-convecteur aspire l'air de la pièce par la grille de reprise, le traite (le refroidit ou le chauffe), puis renvoie l'air refroidi ou chauffé dans la pièce par un système de gaines et d'entrées d'air. Cette approche permet une distribution uniforme de l'air dans l'ensemble de la pièce ou même dans plusieurs pièces adjacentes.

L'installation de conduits sous le plafond est particulièrement pertinente dans les constructions modernes, où les aspects fonctionnels et esthétiques sont importants. Cette méthode d'installation permet aux architectes et aux designers de créer des intérieurs épurés et minimalistes sans équipement CVC visible.

Comment l'installation sous gaine est mise en œuvre dans le système Mycond MCFC

Lesventilo-convecteurs Mycond MCFC sont spécialement conçus pour être installés au plafond. Leur conception compacte permet d'installer l'unité même dans des pièces où la hauteur de plafond est limitée.

L'installation s'effectue en plusieurs étapes :

Préparation du site : Le ventilo-convecteur est monté sur des supports spéciaux dans l'espace du plafond, en tenant compte de l'accès pour l'entretien et le remplacement du filtre.

Raccordement des communications : L'unité est fournie avec des tuyaux d'eau froide et d'eau chaude (dans le cas de la version à 4 tuyaux), une alimentation électrique et un système de drainage pour l'évacuation des condensats.

Installation des conduits d'air : Un système de conduits rectangulaires ou circulaires est installé depuis le ventilo-convecteur jusqu'aux points de distribution de l'air. Le Mycond MCFC fournit une pression statique allant jusqu'à 50 Pa, ce qui permet de transporter l'air sur de longues distances.

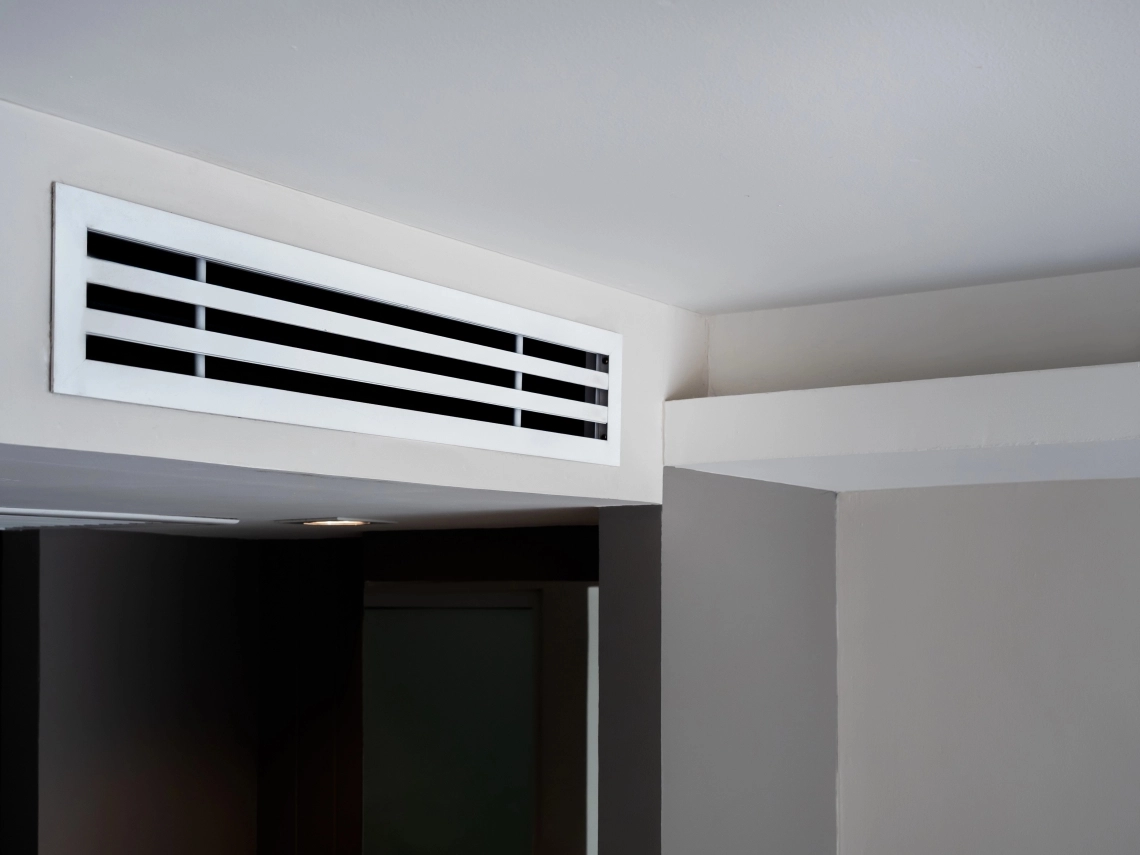

Installation de grilles : Des grilles décoratives d'entrée et de sortie d'air sont installées dans le plafond. Elles peuvent être de différentes tailles et conceptions pour s'adapter à la décoration intérieure.

Une caractéristique particulière du Mycond MCFC est la possibilité d'une configuration flexible : vous pouvez choisir la position de l'entrée d'air et l'option de raccordement de la tuyauterie, ce qui simplifie l'adaptation à des conditions d'installation spécifiques.

Avantages de l'installation en gaine

Esthétique intérieure

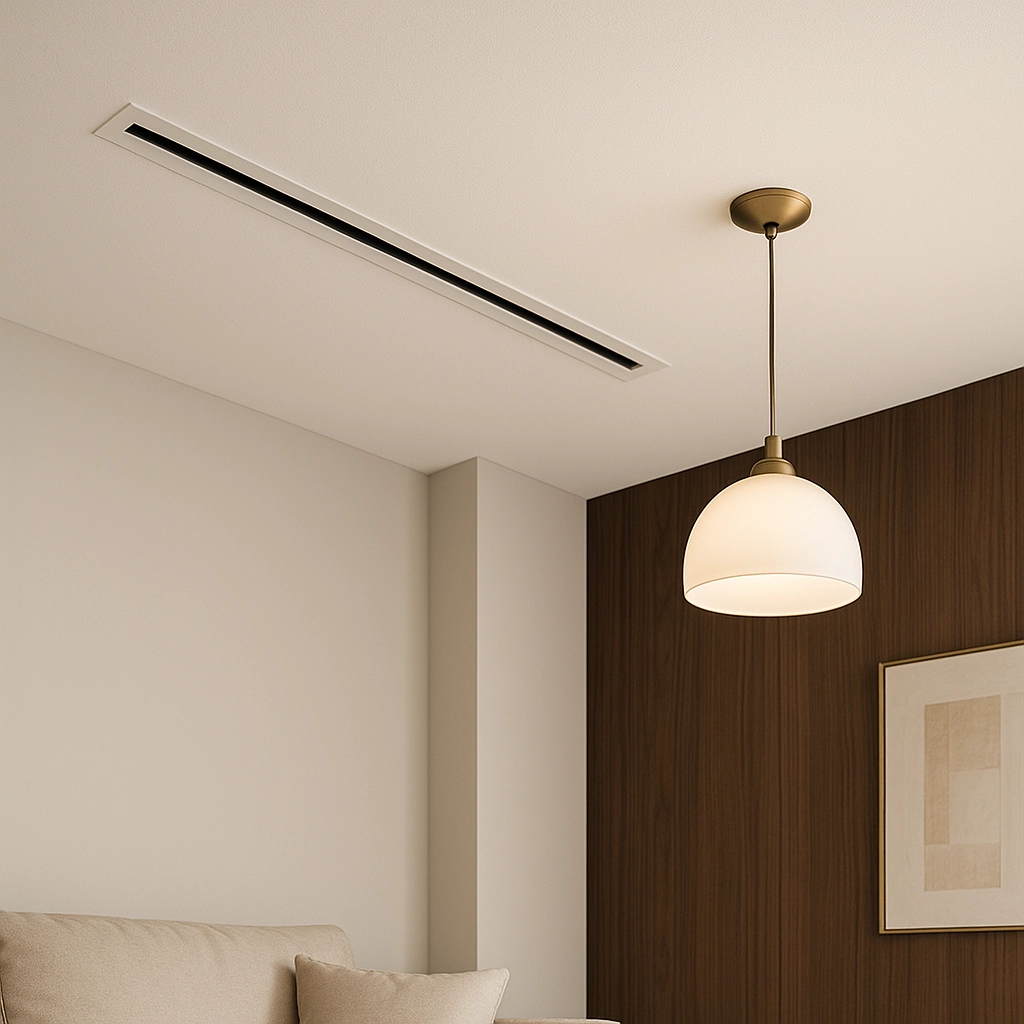

Le principal avantage de l'installation en gaine d' un ventilo-convecteur sous le plafond est qu'elle préserve la pureté de l'aménagement de la pièce. L'absence d'équipement visible permet aux concepteurs de mettre en œuvre n'importe quel concept d'intérieur sans compromis. Seules des grilles soignées restent dans la pièce, qui peuvent être assorties au style de l'intérieur ou rendues presque invisibles.

Ceci est particulièrement important pour les installations prestigieuses telles que les hôtels, les restaurants et les bureaux de classe A, où l'esthétique est essentielle. Le montage en plafond ventilé évite également les problèmes liés à l'emplacement des unités extérieures sur la façade du bâtiment, ce qui est important pour les centres-villes historiques ou les bâtiments soumis à des restrictions architecturales.

Gain d'espace

Unventilo-convecteur monté au plafond n'occupe pas d'espace utile au sol, contrairement aux unités montées au sol ou au mur. Cela est particulièrement utile dans les espaces compacts où chaque mètre carré compte, tels que les petits appartements, les bureaux et les chambres d'hôtel.

En outre, un ventilo-convecteur à canal unique peut desservir plusieurs pièces en même temps, ce qui permet d'économiser de l'espace et des coûts d'équipement. Au lieu d'installer un climatiseur séparé dans chaque pièce, un puissant Mycond MCFC peut assurer un climat confortable dans tout l'appartement ou une partie du bureau.

Efficacité de la distribution de l'air

L'installation sous le plafond assure une distribution optimale de l'air dans toute la pièce. L'apport d'air par le haut crée un champ de température uniforme sans zones mortes ni flux d'air excessifs.

Grâce à la possibilité de placer plusieurs entrées d'air dans différentes parties de la pièce, la circulation de l'air est parfaite. Ceci est particulièrement important pour les grands espaces ouverts où il est nécessaire d'assurer des conditions confortables dans toutes les zones.

La pression statique des ventilo-convecteurs Mycond MCFC, qui peut atteindre 50 Pa, permet de fournir de l'air jusqu'à 15-20 mètres de l'unité principale, ce qui élargit les possibilités de planification du système.

Options d'installation et de configuration

Fenêtre d'entrée d'air arrière

La configuration de l'entrée d'air arrière convient aux applications où le ventilo-convecteur est placé le long d'un mur ou dans un coin du plafond. Dans cette configuration, l'air est aspiré par le panneau arrière de l'unité, ce qui permet de monter la grille de reprise d'air sur le mur.

Avantages de cette option :

• Placement compact le long des murs
• Accès pratique pour l'entretien par l'avant
• Possibilité de placement dans les coins de la pièce
• Utilisation efficace de l'espace entre les plafonds

Fenêtre d'entrée d'air inférieure

La configuration de la prise d'air inférieure est idéale pour placer le ventilo-convecteur dans la partie centrale de l'espace du plafond. L'air est aspiré par le panneau inférieur, ce qui permet d'installer une grille de reprise d'air au plafond.

Avantages de la prise d'air par le bas :

• Aspiration uniforme de l'air dans tout le volume de la pièce
• Possibilité de placer le ventilo-convecteur au centre de la pièce
• Circulation optimale de l'air
• Flexibilité dans la planification de l'emplacement des grilles

Raccordement des tuyaux à gauche

Mycond MCFC prend en charge les raccordements de tuyauterie à droite et à gauche, ce qui offre des possibilités supplémentaires d'optimisation de la disposition des communications. Ceci est particulièrement important lors de la rénovation de bâtiments existants ou lorsque l'espace disponible pour l'installation des tuyaux est limité.

Qui peut bénéficier d'une installation encastrée dans le plafond ?

Propriétés résidentielles

Appartements de luxe et penthouses : Les ventilo-convecteurs montés au plafond sont idéaux pour les immeubles résidentiels de prestige où le confort et l'esthétique sont importants. L'absence d'équipement visible permet de créer des intérieurs luxueux sans compromis.

Studios et lofts : Dans les espaces ouverts, le ventilo-convecteur assure une distribution uniforme de l'air dans toute la zone, créant ainsi des conditions confortables dans chaque espace fonctionnel.

Maisons particulières : Pour les maisons de campagne, l'installation gainable permet de créer un système de climatisation centralisé avec un contrôle individuel de la température dans chaque pièce.

Immeubles commerciaux

Bureaux de classe A : Les centres de bureaux prestigieux nécessitent des systèmes de climatisation sophistiqués qui ne compromettent pas la rigueur de l'intérieur de l'entreprise. Les ventilo-convecteurs montés au plafond assurent le niveau de confort nécessaire tout en préservant l'aspect représentatif des locaux.

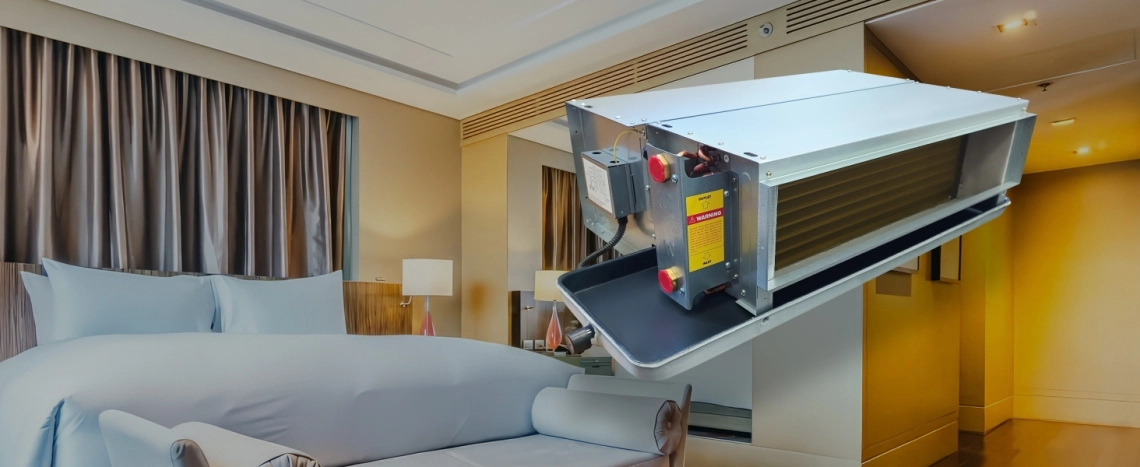

Hôtels et restaurants : Dans le secteur de l'hôtellerie, l'esthétique intérieure a un impact direct sur l'expérience du client. L'installation dissimulée des équipements de climatisation permet de créer des espaces atmosphériques sans éléments techniques.

Établissements médicaux et éducatifs : L'installation en gaine assure une distribution uniforme de l'air, ce qui est important pour maintenir des conditions confortables dans les grandes salles à forte concentration de personnes.

Établissements ayant des exigences particulières

Bâtiments historiques : Dans le cadre de la restauration de monuments architecturaux, l'installation de gaines permet d'installer des systèmes de climatisation modernes sans perturber l'aspect authentique des intérieurs.

Salles d'exposition et musées : Pour la préservation des objets exposés, un contrôle précis du microclimat est nécessaire sans créer de flux d'air locaux, ce que permettent les systèmes gainables.

L'installation de ventilo-convecteurs Mycond MCFC au plafond est la meilleure solution pour ceux qui apprécient la combinaison de la fonctionnalité, de l'efficacité et de l'esthétique. Cette approche permet de créer des conditions climatiques confortables tout en préservant la beauté et l'harmonie de l'espace intérieur.
