Boîtier hydroélectrique

L'unité hydro Mycond permet d'utiliser des systèmes VRF pour fournir aux utilisateurs un climatiseur confortable, un chauffage à eau chaude et de l'eau chaude sanitaire. Cette solution convient aussi bien aux zones résidentielles qu'aux zones commerciales, telles que les résidences, les immeubles de bureaux, les hôtels, les hôpitaux, etc.

Capacité de refroidissement : 7 ... 28 kW

Capacité de chauffage : 9 ... 31 kW

Vous souhaitez acheter ou vous avez des questions ?

Mycond

Hydro Box

Caractéristiques principales :

Solutions intégrées (ATA, ATW, DHW) dans un seul système
Aspect élégant
Température de sortie de l'eau jusqu'à 50ºC.
Combinaison de plusieurs modules pour une plus grande capacité
Montage mural pour un gain de place
Connectable au MRF S
Entretien facile grâce à une conception brevetée

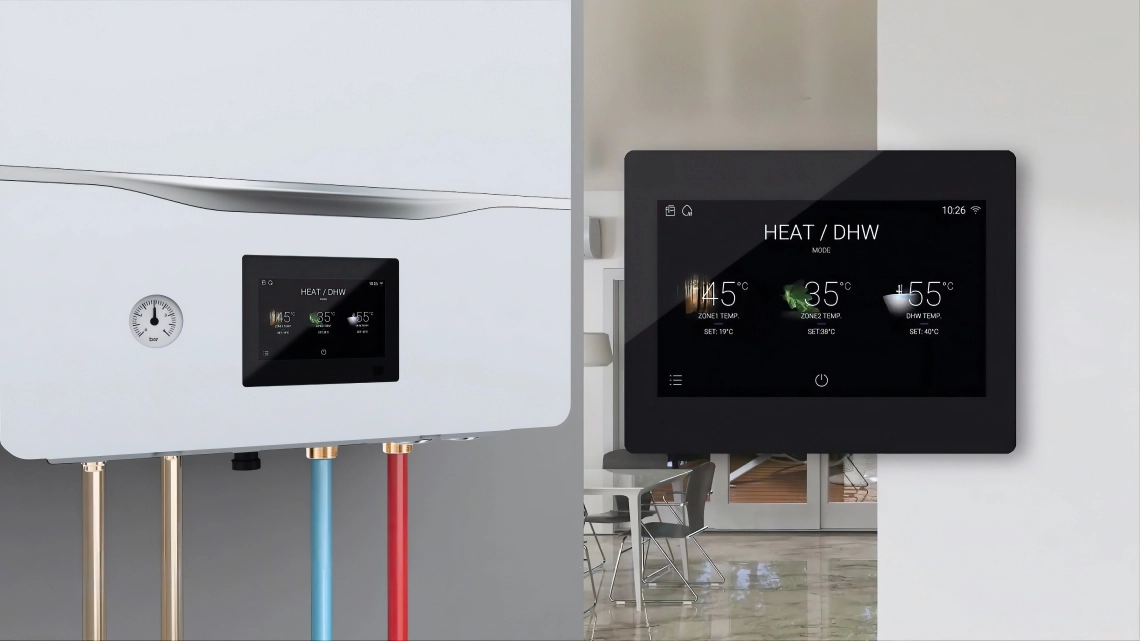

Panneau de contrôle tactile MyCond Hydro box

Contrôle facile

contrôleur coloré de 5 pouces avec écran tactile complet.

Composants hydrauliques complets

L'unité intérieure se compose des principaux éléments suivants : Pompe (sauf taille 96), vase d'expansion (sauf taille 96), échangeur de chaleur à plaques, groupe de sécurité, pressostat différentiel, jauge d'eau, filtre à eau.

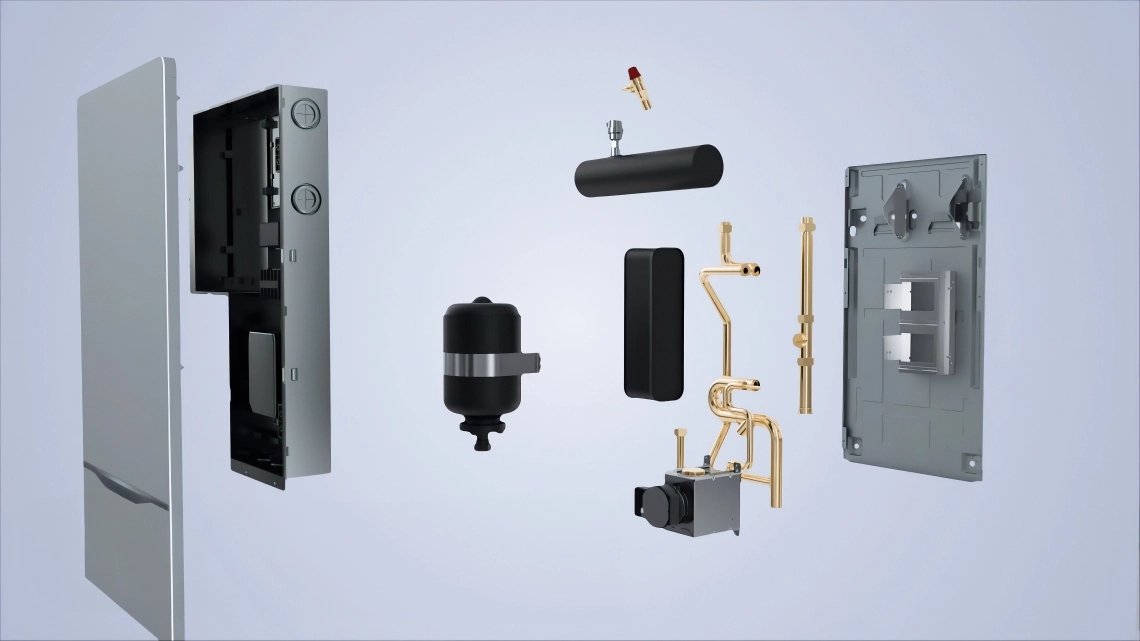

Conception des composants internes du boîtier MyCond Hydro

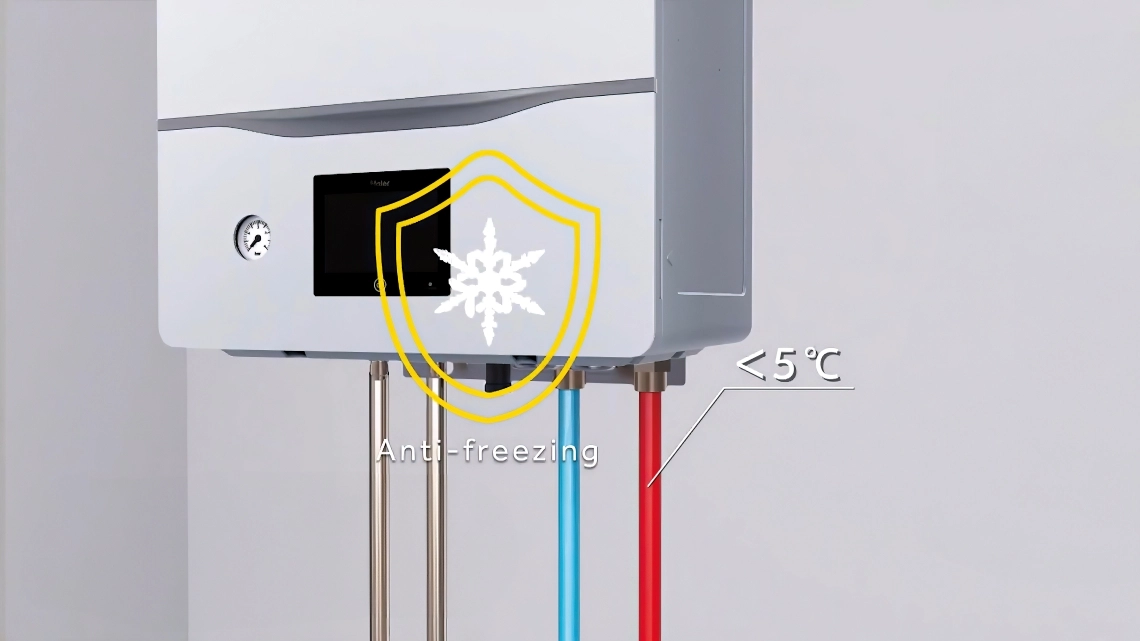

Protection contre le gel de la boîte MyCond Hydro

Fonction antigel

Protège les pièces hydrauliques contre les dommages.

Circulation pour la protection contre le gel

Lorsque la température baisse jusqu'à un certain niveau, indiquant un risque de gel ou de formation de glace, la fonction antigel est activée.

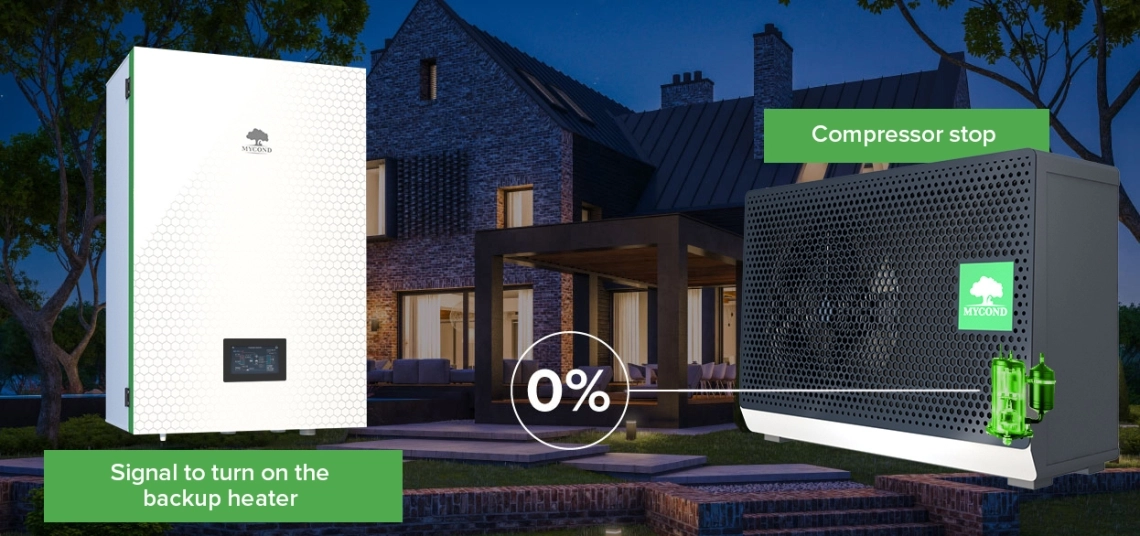

Circulation de la boîte MyCond Hydro pour la protection contre le gel

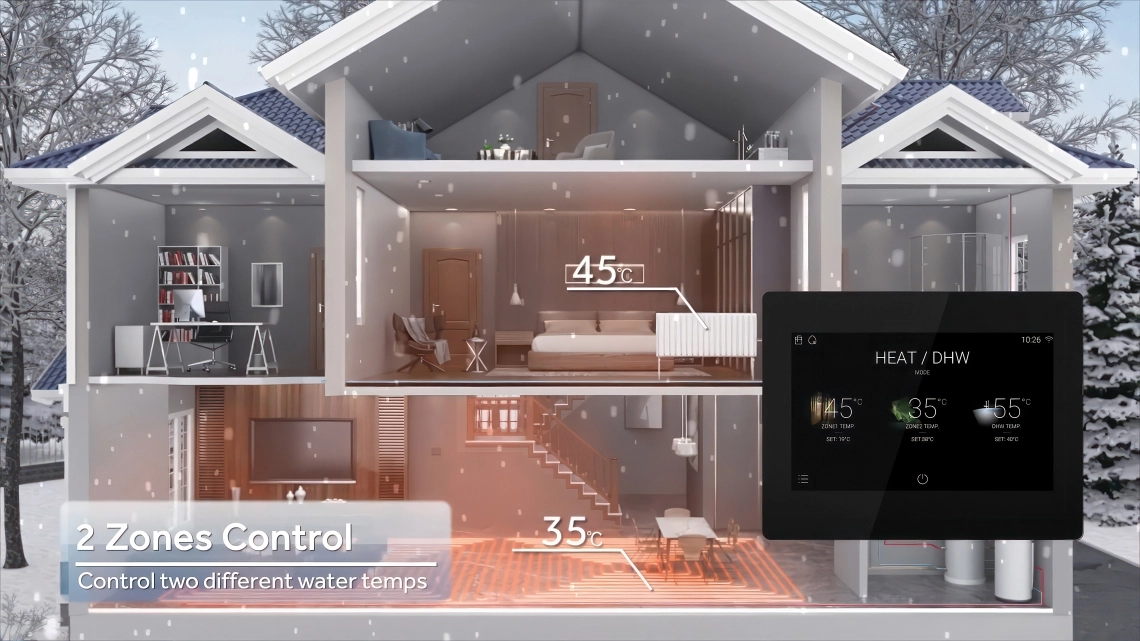

MyCond Hydro box deux circuits distincts avec des exigences différentes

Contrôle de deux circuits distincts pour des pièces aux exigences différentes

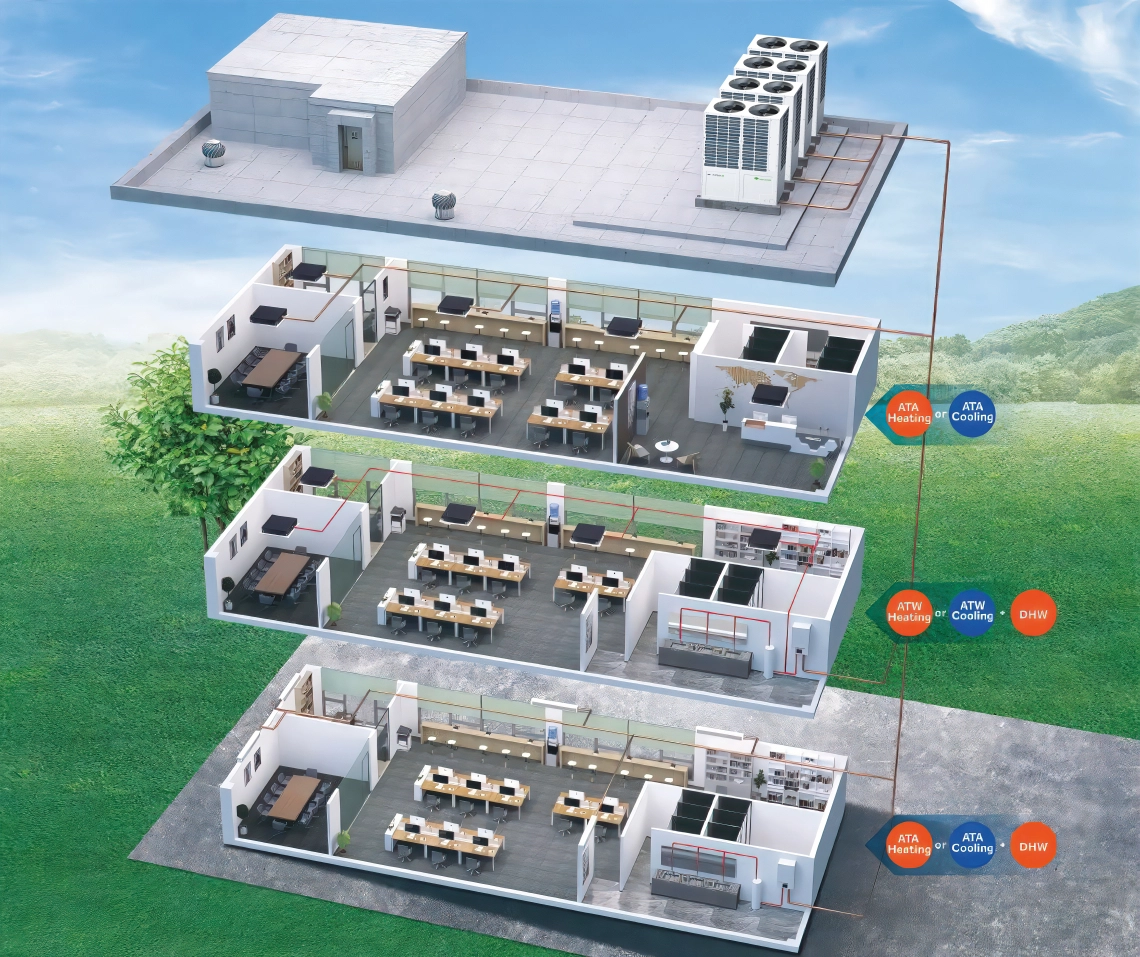

Système de chauffage, de refroidissement et de production deau chaude sanitaire MyCond Hydro box pour un centre daffaires

Modèle/Unité intérieure		Unités	MHUW-24X1EV2AD	MHUW-48X1EV2AD	MHUW-96X1EV2AN
	Refroidissement (1)	kW	7	14	28
Capacité nominale	Chauffage (2)		9	16	31
Dimensions Unité	H /L / P		850/ 480 / 310	850/ 480 / 310	850/ 480 / 310
Unité de poids		kW	56	56	52
Lieu d'installation	Intérieur/extérieur		Intérieur	Intérieur	Intérieur
	Seulement module hydro	%	80-100%	80-100%	80-100%
	Boîte d'hydroélectricité + UDI	%	Total 50-130% (boîte à eau 0-80%)
Refroidissement ambiant	Min. - Max.		10~43	10~43	10~43
Côté eau de refroidissement	Min. - Max.	°C	5~20	5~20	5~20
Ambiance de chauffage	Min. - Max.	°C	-20~24	-20~24	-20~24
Côté eau	Min. - Max.	°C	20~50	20~50	20~50
Niveau de pression acoustique	Refroidissement/Chauffage	dB(A)	29/ 32	29/ 32	29/ 32
Niveau de puissance acoustique		dB(A)	42	46	48
Débit d'eau	Min-Standard	L/min	18/26	32/46	63/90
Diamètre de la tuyauterie du circuit d'eau	Entrée	pouces^,,	1	1	1-1/4
	Sortie	pouce^,,	1	1	1-1/4
Type de réfrigérant			R410A	R410A	R410A
Côté gaz - Type de raccordement		mm	15.88	15.88	19.05
Côté liquide - Type de raccordement		mm	9.52	9.52	9.52
Alimentation électrique		Ph / Hz/ V	1/ 50/ 220~240	1/ 50/ 220~240	1/ 50/ 220~240
Compatibilité Odu			mRV S

(1) Temp 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

Dimensions

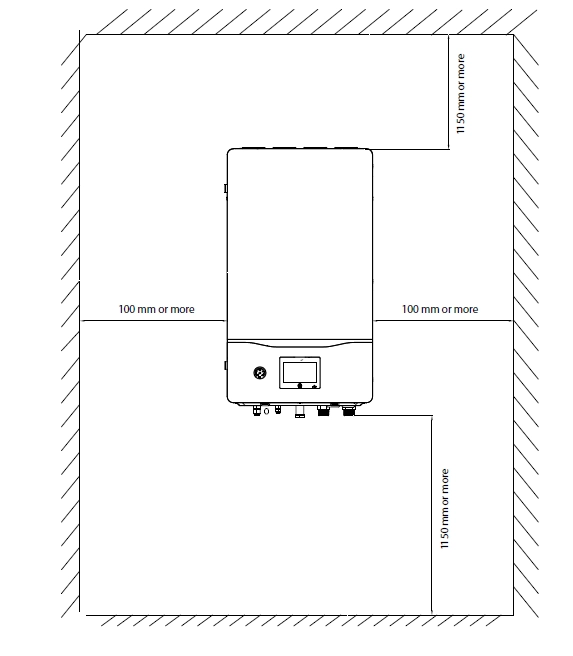

Dimensions globales du boîtier MyCond Hydro - 1

Dimensions

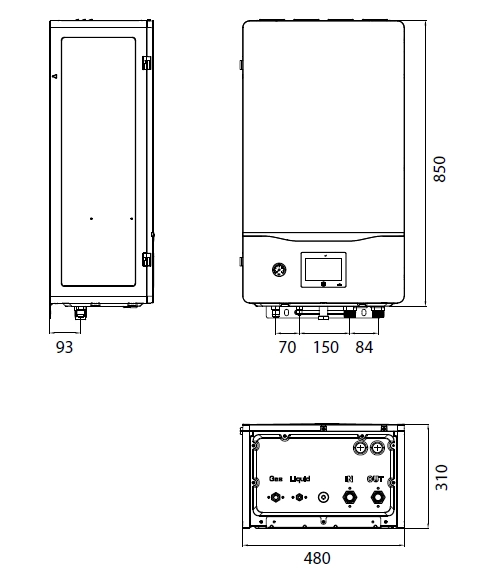

Dimensions globales du boîtier MyCond Hydro - 2
