cassette à 4 voies (570*570)

Le design plat et la taille compacte permettent d'intégrer complètement l'unité dans le plafond suspendu
Capacité de refroidissement : 1.50 ... 4.50 kW
Capacité de chauffage : 1.70 ... 5.00 kW

Vous souhaitez acheter ou vous avez des questions ?
cassette à 4 voies (570*570)

Fonction d'air frais sain

Entrée d'air latérale unique, pouvant s'ouvrir pour introduire de l'air frais extérieur, améliorant ainsi la qualité de l'air intérieur.

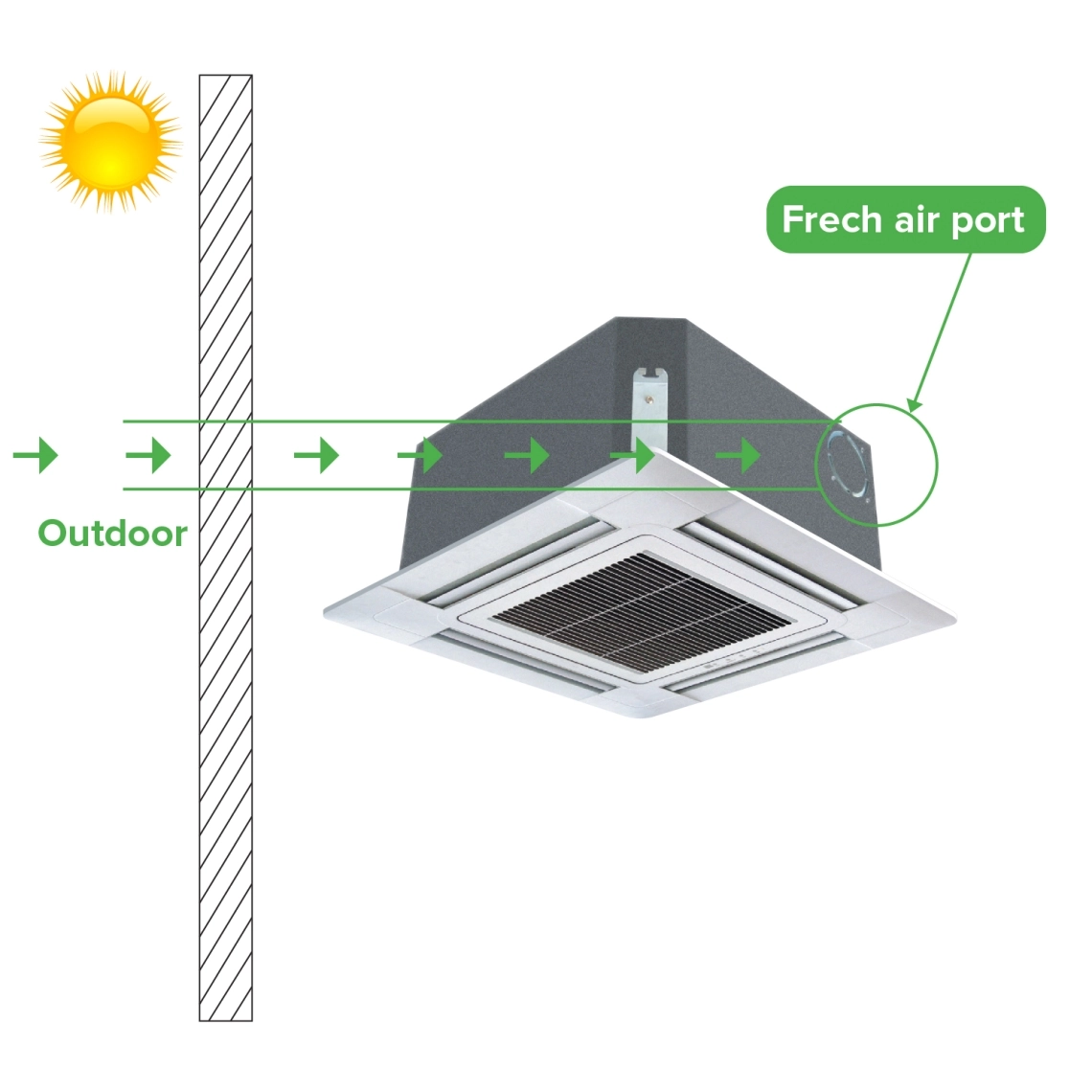

Cassette MyCond à 4 voies (570*570) Arrivée dair frais de lextérieur

Caractéristiques principales :

  • Panneau esthétique 700x700
  • Prêt pour l'air frais (entrée latérale prédécoupée)
  • Pompe d'évacuation des condensats standard
  • Fonctionnement silencieux

Panneau carré, l'ensemble du produit est plus beau

  • Le design carré rend la décoration de la pièce plus harmonieuse, le système d'éclairage est beau et facile à mettre en place
  • L'unité intérieure est mince, sa hauteur n'est que de 260 mm (2HP), ce qui permet de l'installer même dans un petit espace
  • Alimentation en air stéréo, plus confortable

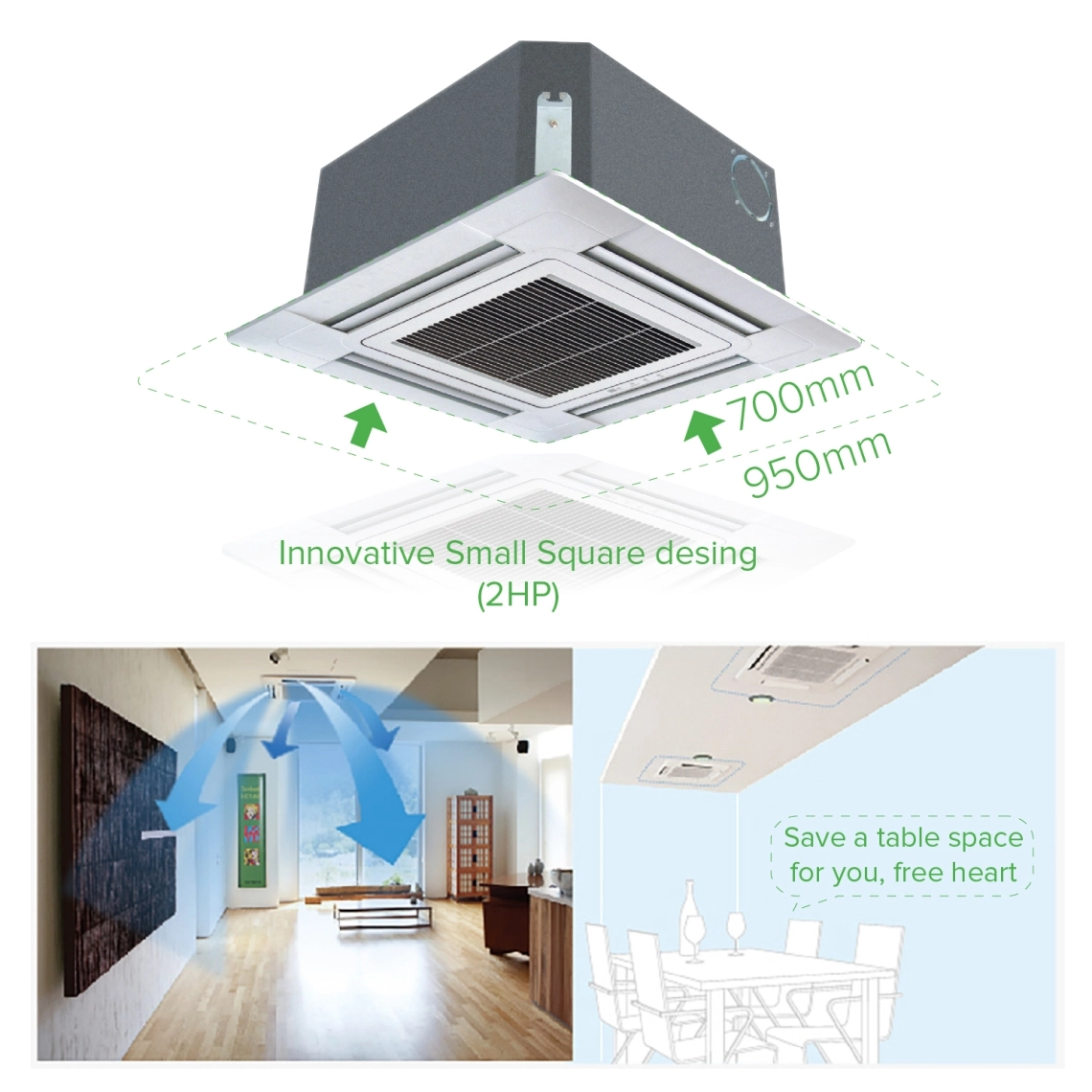

Cassette MyCond 4 voies (570*570) dimensions compactes design innovant et répartition uniforme de lair

Fonctionnement silencieux, expérience confortable

Adoptez la technologie aéronautique avancée du ventilateur hélicoïdal AL à TROIS DIMENSIONS et la conception du conduit d'air en forme de turbine, réduisant considérablement la résistance interne, le volume d'air important, le faible niveau de bruit et le fonctionnement silencieux.

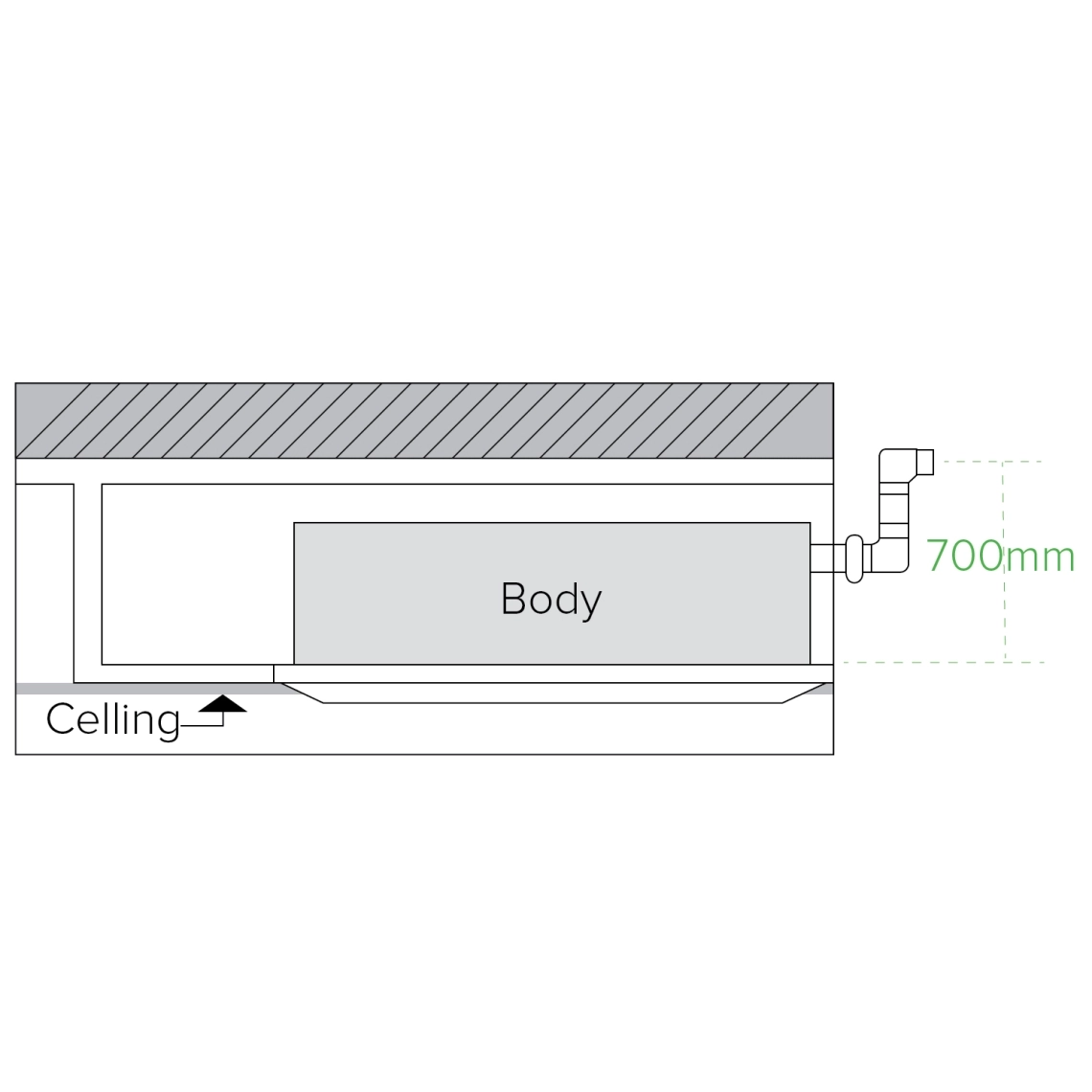

Cassette MyCond à 4 voies (570*570), profondeur dinstallation du boîtier 700mm

Pompe de relevage des condensats standard

Pompe d'évacuation standard, hauteur de 700 mm et interrupteur à flotteur intégré, pratique pour coopérer avec la situation réelle de l'évacuation de l'eau de condensation de l'air conditionné.

Sortie d'air à grand débit

Les cassettes de plafond offrent une sortie d'air à grand débit qui garantit une climatisation efficace, même dans les pièces dont la hauteur de plafond peut atteindre 4 m.

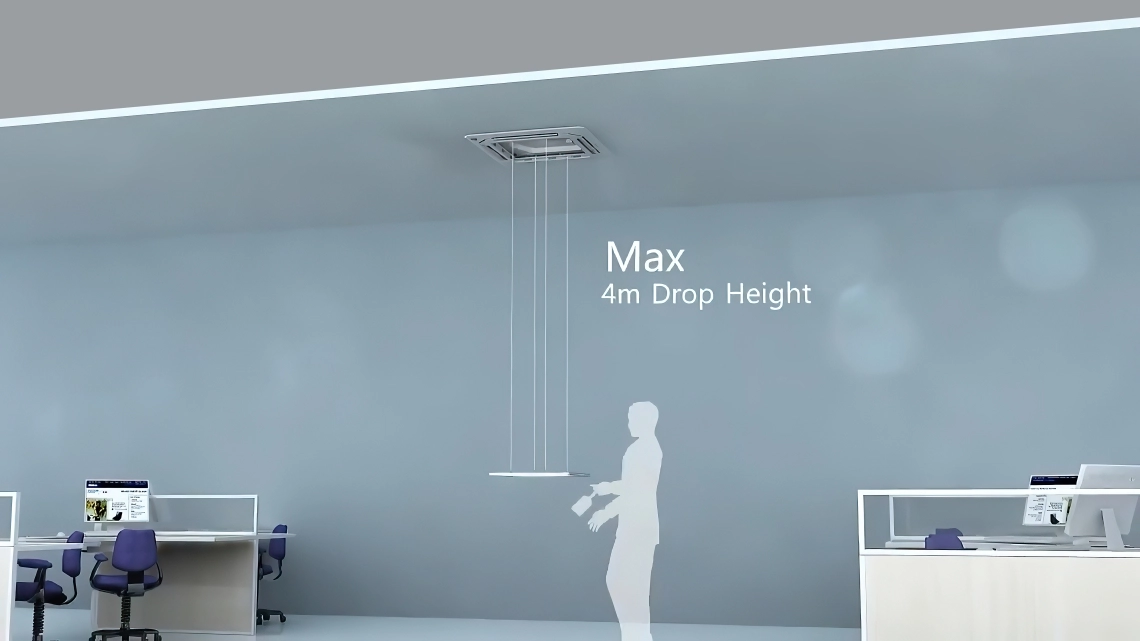

Cassette MyCond 4 voies (570*570) hauteur maximale de soufflage 4 mètres

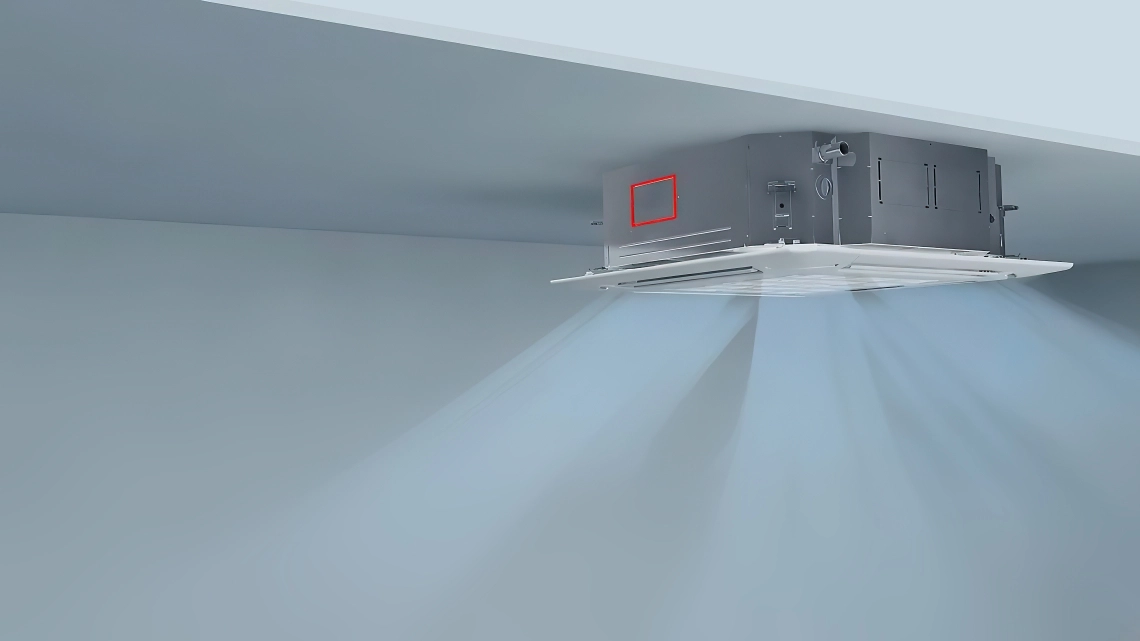

Cassette MyCond à 4 voies (570*570) distribution uniforme de lair de tous les côtés

La conception des lamelles

La conception des lamelles facilite la distribution de l'air en créant un espace entre le châssis et le plafond, ce qui permet une dispersion large et étendue du flux d'air.

Conception compacte

Les modèles de cassettes de plafond se caractérisent par une hauteur de corps réduite pour une installation fluide et esthétique, même dans les plénums étroits.

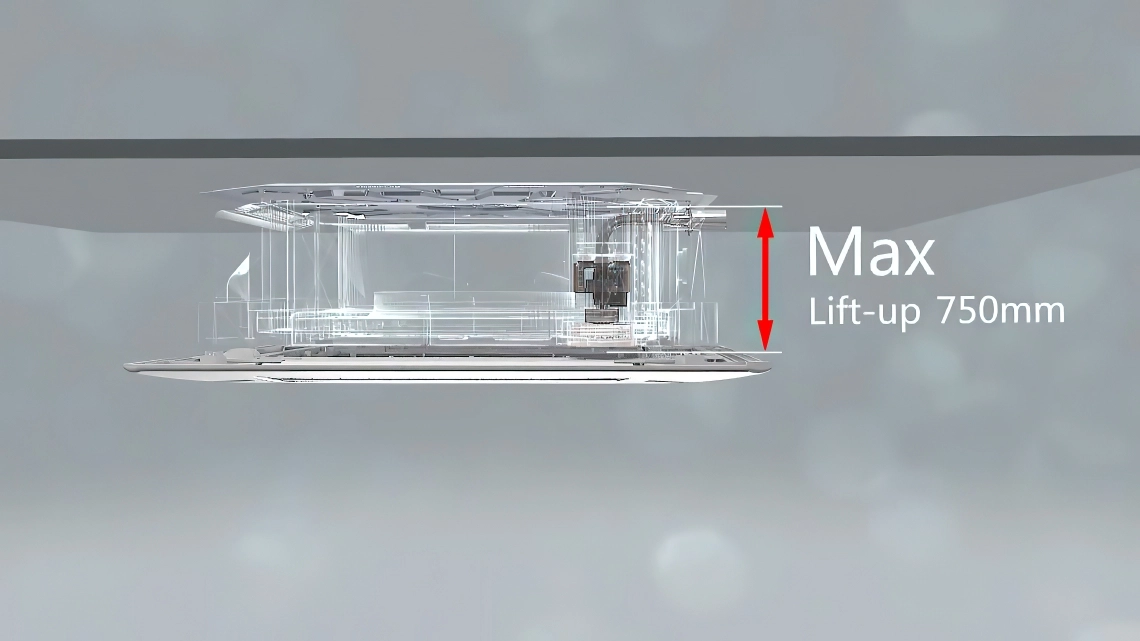

Cassette MyCond à 4 voies (570*570), hauteur du boîtier 750mm

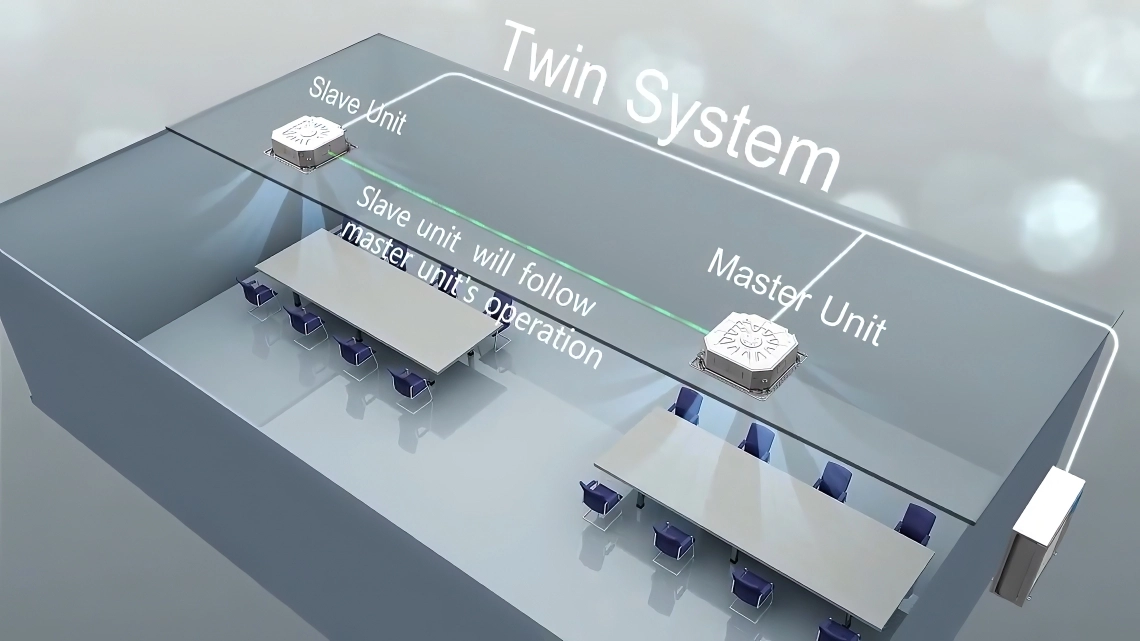

Cassette MyCond à 4 voies (570*570) système jumelé unités maître et esclave fonctionnement synchrone

Mode maître/esclave

Dans cette configuration, une unité sert de "maître" tandis que les autres agissent comme des "esclaves" qui suivent les réglages de l'unité maître.

Caractéristiques techniques Appareils MIBC-05X1EV1AA MIBC-07X1EV1AA MIBC-09X1EV1AA MIBC-12X1EV1AA MIBC-16X1EV1AA
Capacité
Refroidissement kW 1,50 2,20 2,80 3,60 4,50
Chauffage kW 1,70 2,50 3,20 4,00 5,00
Paramètres électriques
Alimentation électrique Ph/V/Hz 1/220~230/50/60
Ventilation
Débit d'air (H/M/L) m3/h 650/540/430 700/590/480
Pression sonore
(H/M/L)
dB(A) 32/30/29 32/30/29 32/30/29 33/30/29 33/30/29
Puissance sonore
(H/M/L)
dB(A) 45/43/42 46/44/43 46/44/43 46/44/43 47/44/43
Installation - Dimensions
Dimensions nettes
(LxPxH)
mm 570x570x260
Unité emballée
dimensions
(LxPxH)
mm 718x680x380
Poids net/brut
Kg 16,0/19,0 16,0/19,0 16,0/19,0 19,0/22,0 19,0/22,0
Ø du tuyau de liquide mm (pouce) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Tuyau de gaz mm (pouce) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2)
Раnel
Modèle MB-700IB MB-700IB MB-700IB MB-700IB MB-700IB
Panneau Dimensions nettes
(LxPxH)
mm 700x700x60 700x700x60 700x700x60 700x700x60 700x700x60
Panneau Dimensions de l'emballage
(LxPxH)
mm 740x740x115 740x740x115 740x740x115 740x740x115 740x740x115
Panneau Poids net/brut
Kg 2,8/4,5 2,8/4,5 2,8/4,5 2,8/4,5 2,8/4,5

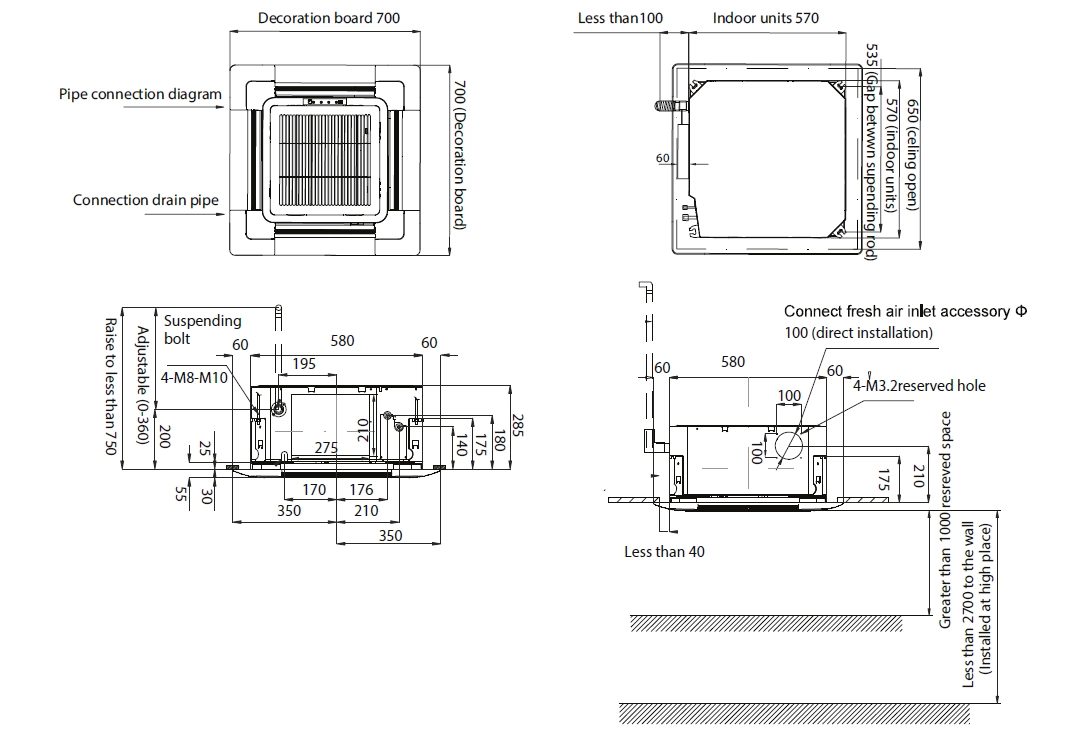

Dimensions de l'appareil

MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

Cassette MyCond 4 voies (570*570) dimensions totales
