Cassette compacte

Le nouveau design du panneau présente des dimensions plus réduites et des lignes plus fluides. Il s'agit donc de la solution idéale pour les espaces compacts

Capacité de refroidissement : 1.50 ... 4.50 kW

Capacité de chauffage : 1.70 ... 5.00 kW

Vous souhaitez acheter ou vous avez des questions ?

Caractéristiques principales :

Panneau aux dimensions maximales de 620x620, compatibilité maximale avec les plafonds modulaires
Contrôle indépendant des 4 palettes
6 niveaux de positionnement par ailette, avec 1296 combinaisons possibles
Moteur de ventilation DC inverter 5 vitesses de ventilation sélectionnables UNIQUEMENT avec le contrôleur câblé MWI-R201ABK et avec le contrôleur sans fil MIR-RS01
Pompe d'évacuation des condensats standard
Préparation pour l'entrée d'air frais (prédécoupée)

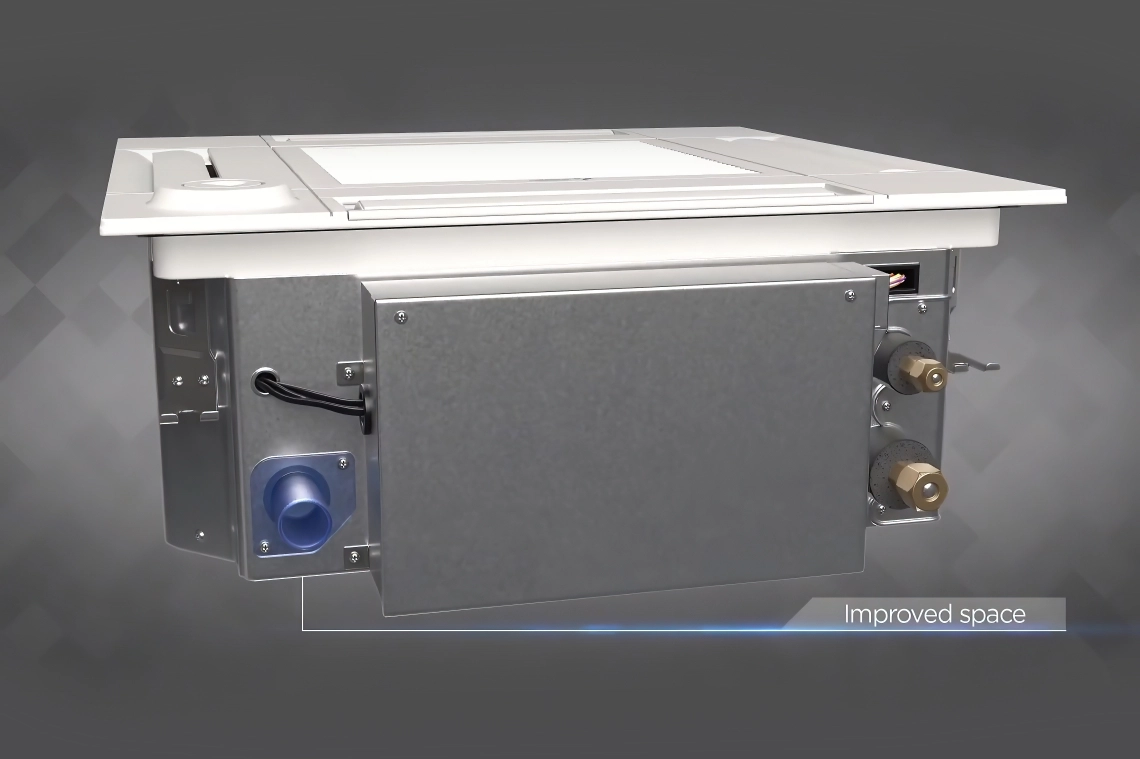

Cassette MyCond Compact Disposition améliorée des éléments

Meilleur espace

Pour un accès facile à la connexion d'évacuation et au tableau de commande

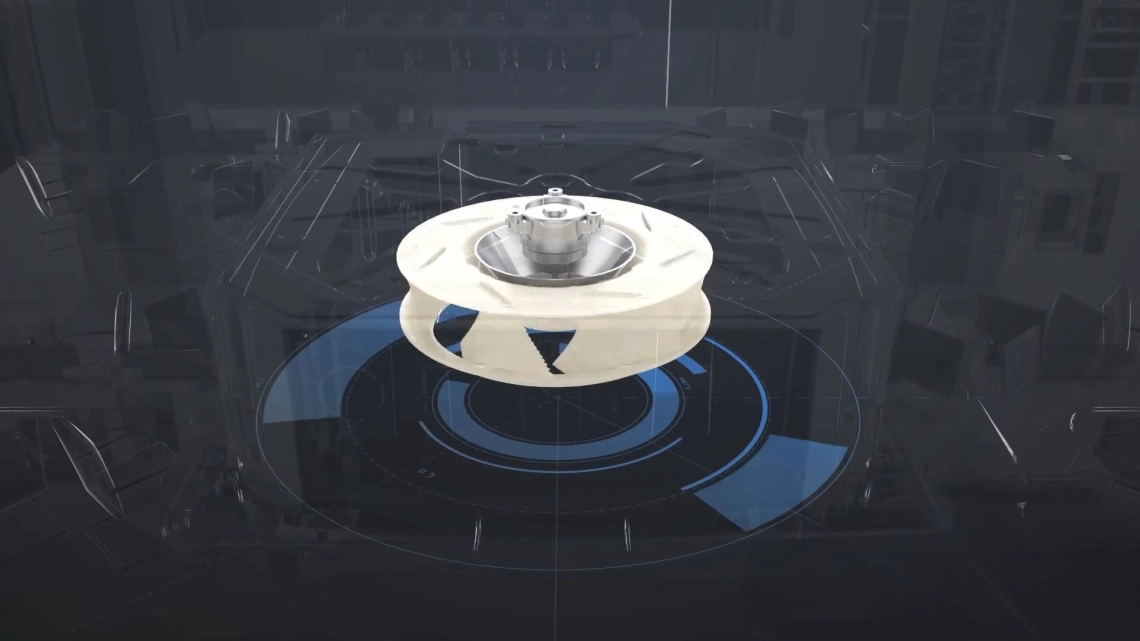

Ventilateur alimenté par un moteur à courant continu

Cassette MyCond Compact avec entraînement par moteur à courant continu

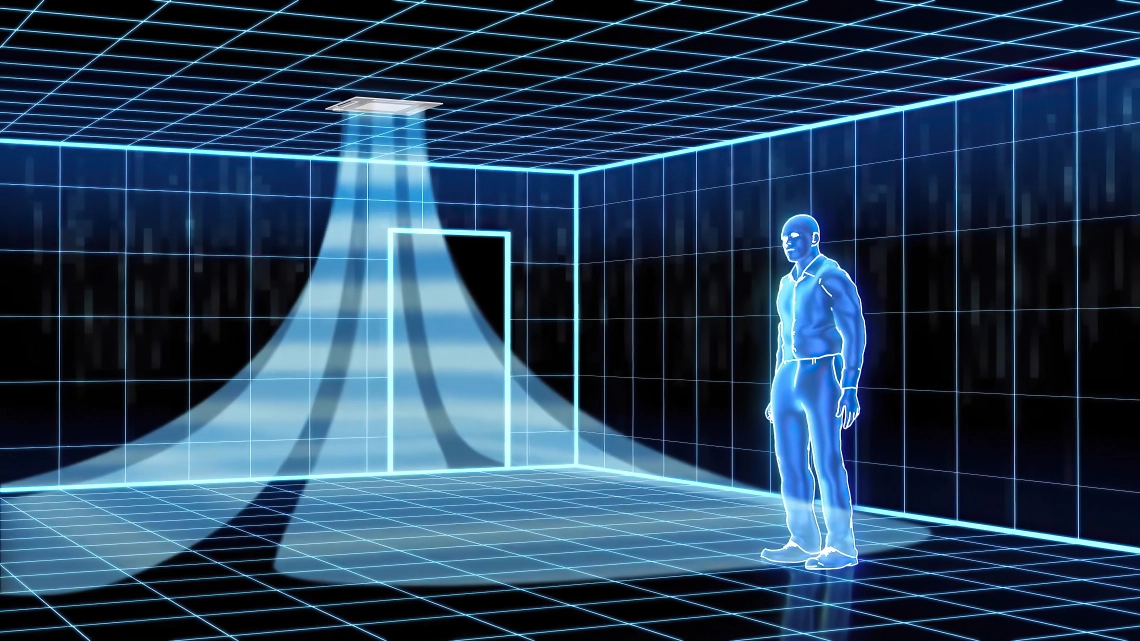

débit d'air à 4 voies

L'air conditionné est évacué dans toutes les directions de l'unité, ce qui permet un refroidissement ou un chauffage uniforme dans toute la pièce.

Régulateur de débit dair intérieur à cassette MyCond Compact

Caractéristiques techniques	Appareils	MIBC-05X1EV1AD	MIBC-07X1EV1AD	MIBC-09X1EV1AD	MIBC-12X1EV1AD	MIBC-16X1EV1AD
Capacité
Refroidissement	kW	1,50	2,20	2,80	3,60	4,50
Chauffage	kW	1,70	2,50	3,20	4,00	5,00
Paramètres électriques
Alimentation électrique	Ph/V/Hz	1/220~230/50/60
Ventilation
Débit d'air (H/M/L)	^m3/h	650/540/430	700/590/480
Pression sonore (H/M/L)	dB(A)	32/30/29	32/30/29	32/30/29	33/30/29	33/30/29
Puissance sonore (H/M/L)	dB(A)	46/44/43	46/44/43	46/44/43	47/44/43	47/44/43
Installation - Dimensions
Dimensions nettes (LxPxH)	mm	570x570x260
Unité emballée dimensions (LxPxH)	mm	718x680x380
Poids net/brut	Kg	16,0/19,0	16,0/19,0	16,0/19,0	19,0/22,0	19,0/22,0
Ø du tuyau de liquide	mm (pouce)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
Ø Tuyau de gaz	mm (pouce)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)
Раnel
Modèle		MB-620KB	MB-620KB	MB-620KB	MB-620KB	MB-620KB
Panneau Dimensions nettes (LxPxH)	mm	620x620x60	620x620x60	620x620x60	620x620x60	620x620x60
Panneau Dimensions de l'emballage (LxPxH)	mm	660x660x115	660x660x115	660x660x115	660x660x115	660x660x115
Panneau Poids net/brut	Kg	3.1/4.8	3.1/4.8	3.1/4.8	3.1/4.8	3.1/4.8

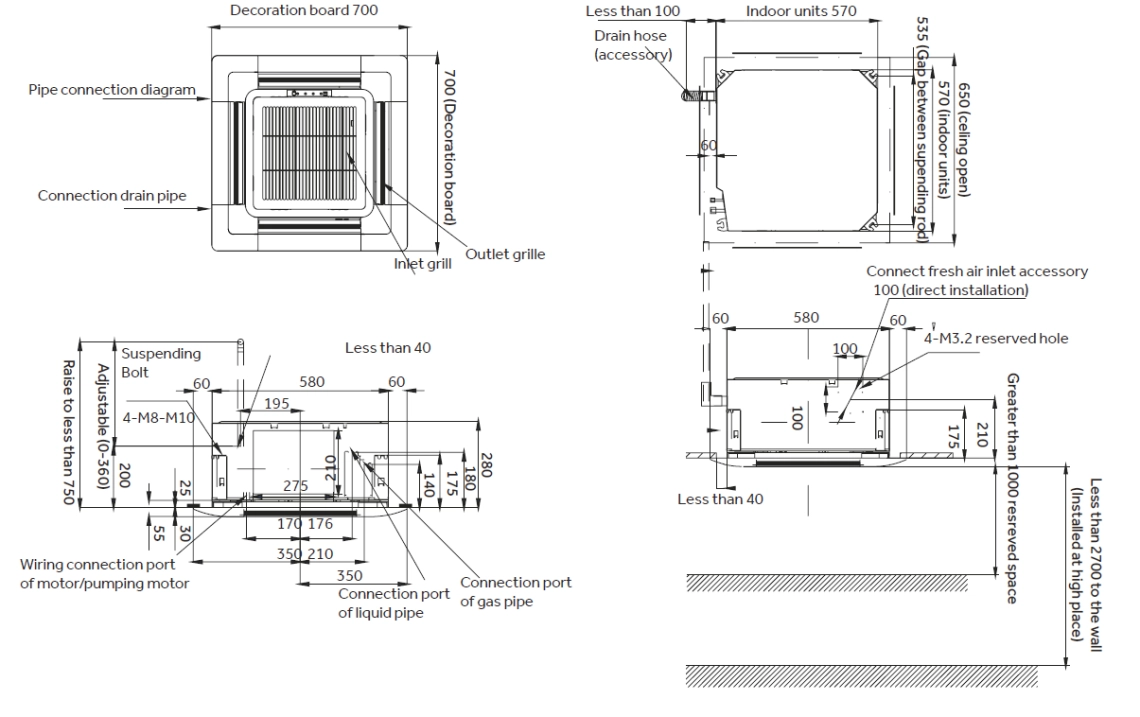

Dimensions

MIBC-05X1EV2AD MIBC-07X1EV2AD MIBC-09X1EV2AD MIBC-12X1EV2AD MIBC-16X1EV2AD MIBC-18X1EV2AD

Dimensions globales de la cassette MyCond Compact
