Conduit ESP élevé

La pression statique externe peut atteindre 300 Pa, et le conduit d'air peut être choisi librement. Faire une climatisation, un partage multi-pièces

Capacité de refroidissement : 1.50 ... 16.0 kW

Capacité de chauffage : 1.70 ... 18.0 kW

Vous souhaitez acheter ou vous avez des questions ?

Caractéristiques principales :

Conduits flexibles et simples
Entretien simple
Pression statique variant de 20 à 300 Pa grâce au câble de surpression inclus
Non équipé d'une pompe d'évacuation des condensats
3 vitesses + booster

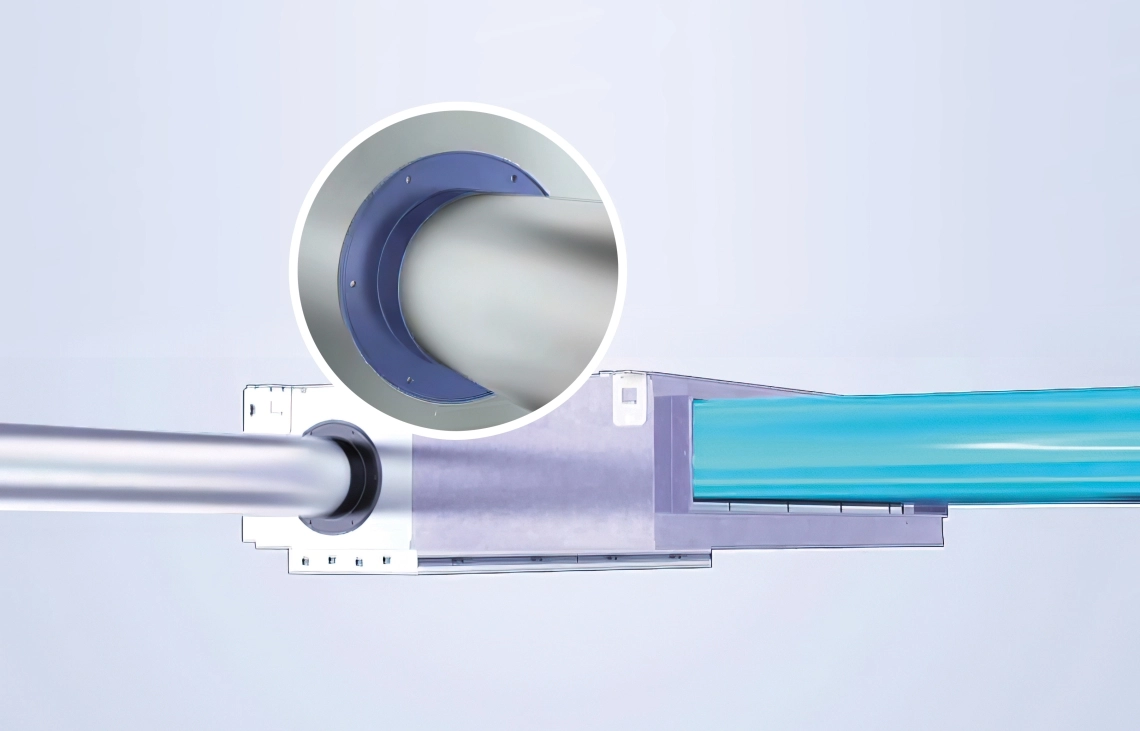

MyCond High ESP conduit dair frais connexion

Bride d'air neuf

Bride d'air frais facile à installer

réglage ESP 210 Pa

5 vitesses de vent réglables pour répondre aux différents besoins.

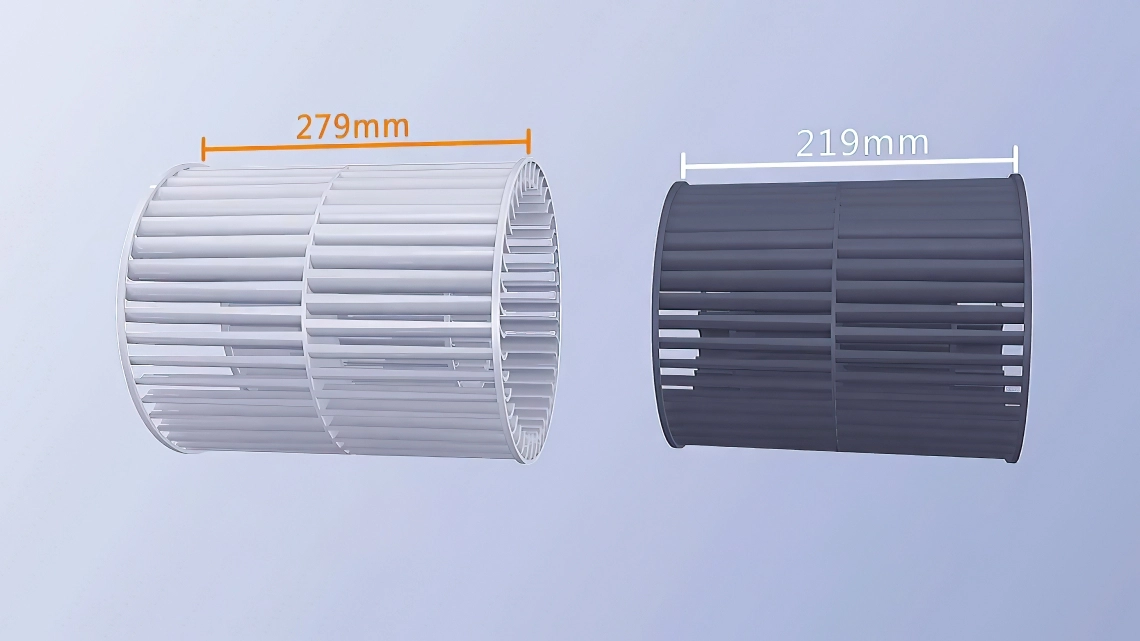

MyCond High ESP duct, roue de ventilateur agrandie 279 mm

Caractéristiques techniques

Unité de mesure

MIDG-
05X1EV2AD

MIDG-
07X1EV2AD

MIDG-
09X1EV2AD

MIDG-
12X1EV2AD

MIDG-
16X1EV2AD

MIDG-
18X1EV2AD

MIDG-
24X1EV2AD

MIDG-
28X1EV2AD

MIDG-
30X1EV2AD

MIDG-
38X1EV2AD

MIDG-
48X1EV2AD

MIDG-
54X1EV2AD

Capacité

Refroidissement

1.50

2.20

2.80

3.60

4.50

5,60

7,10

8,00

9,00

11,20

14,00

16.00

Chauffage

1.70

2.50

3.20

4.00

5.00

6,30

8,00

9,00

10,00

13.00

16.30

18.00

Paramètres électriques

Alimentation

Ph/V/Hz

1/220-240/50(60)

Ventilation

Débit d'air (H/M/L)

^m3/h

515/440/390

545/470/390

570/495/420

700/625/550

915/765/640

1275/1050/875

1450/1200/1000

2000/1700/1400

2150/1700/1400

2350/1950/1600

Pression sonore
(H/M/L)

dB(A)

29/27/25

30/28/25

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

Puissance sonore
(H/M/L)

dB(A)

41/39/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

Installation - Dimensions

Dimensions nettes
(LxPxH)

700x700x248

1100x700x248

1500x700x248

Unité emballée
dimensions
(LxPxH)

901x853x305

1301x853x305

1701x853x305

Poids net / Poids brut

25.0/30.7

34.0/40.5

36.0/42.5

44.2/53.5

47.2/56.5

Ø Côté liquide
tuyau de réfrigérant

mm
(pouce)

6.35 (1/4)

6,35
(1/4)

9.52 (3/8)

9,52 (3/8)

9.52 (3/8)

Ø Côté gaz
tuyau de réfrigérant

mm
(inch)

9.52 (3/8)

12.70 (1/2)

12,70 (1/2)

15,88 (5/8)

Pression statique
(Standard/Max.)

20/200

20/180

Dimensions

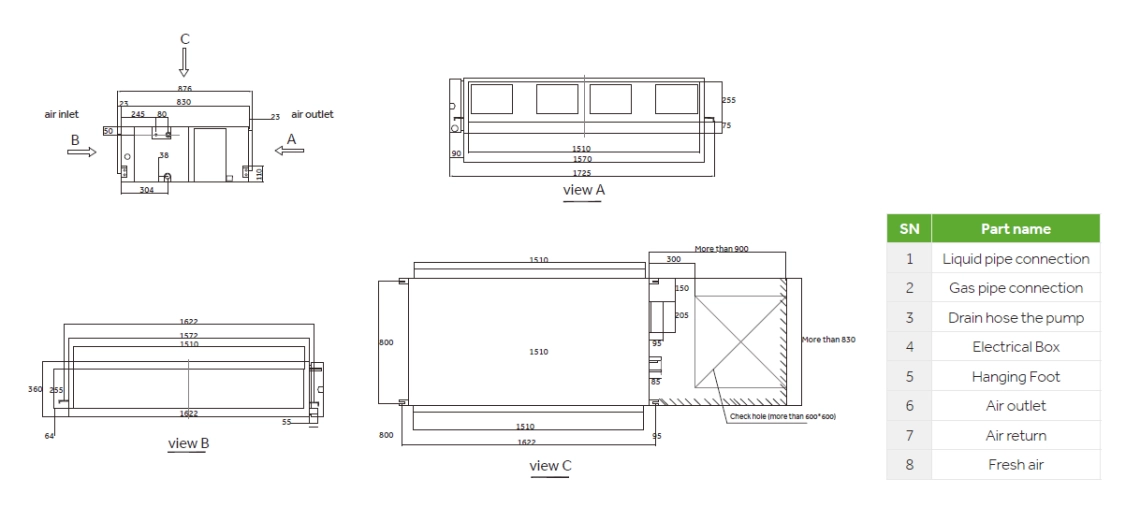

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDG-38X1EV2AD MIDG-48X1EV2AD MIDG-54X1EV2AD

Dimensions globales de la gaine MyCond High ESP - 1

Dimensions

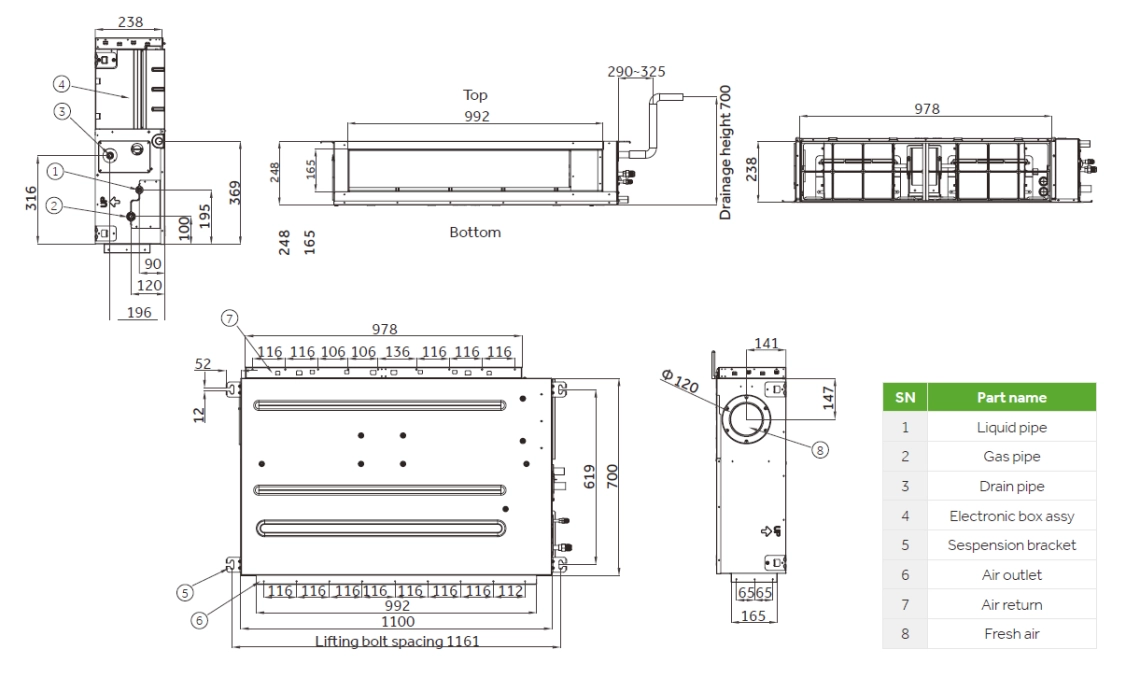

MIDG-05X1EV2AD(H) MIDG-07X1EV2AD(H) MIDG-09X1EV2AD(H) MIDG-12X1EV2AD(H) MIDG-16X1EV2AD(H) MIDG-05X1EV2AD MIDG-07X1EV2AD MIDG-09X1EV2AD MIDG-12X1EV2AD MIDG-16X1EV2AD

Dimensions globales de la gaine MyCond High ESP - 2

Dimensions

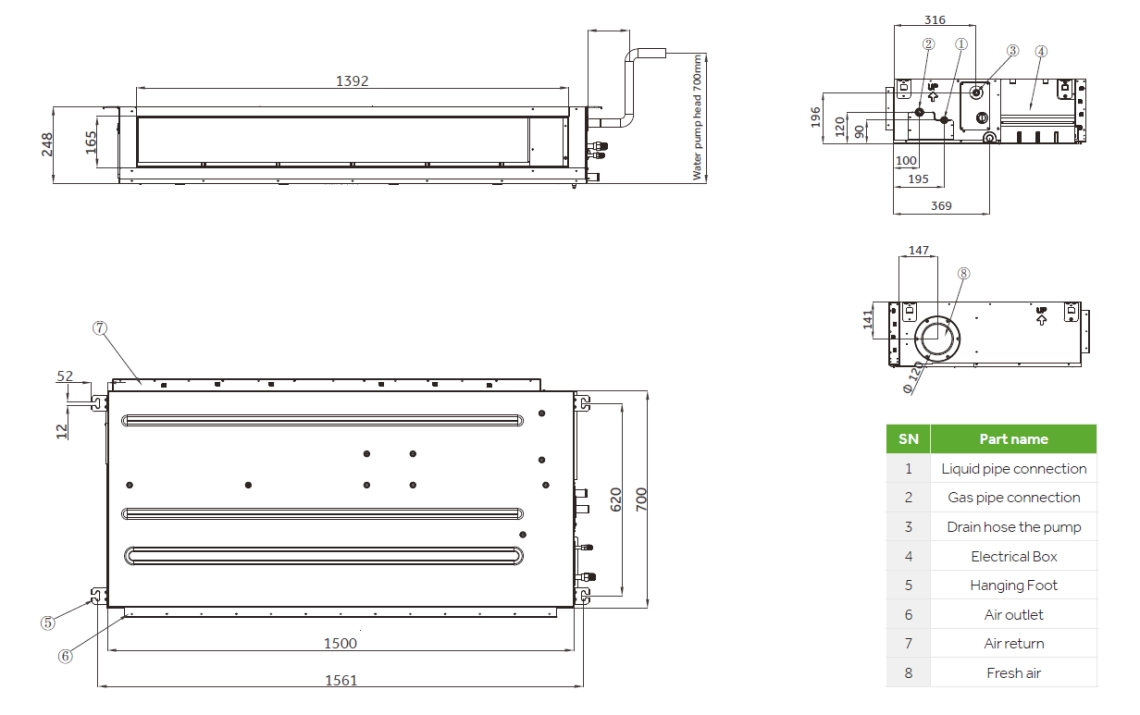

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-28X1EV2AD(H) MIDG-30X1EV2AD(H)

Dimensions globales de la gaine MyCond High ESP - 3

Dimensions

MIDT-72X1EV2AD MIDT-96X1EV2AD

Dimensions globales de la gaine MyCond High ESP - 3
