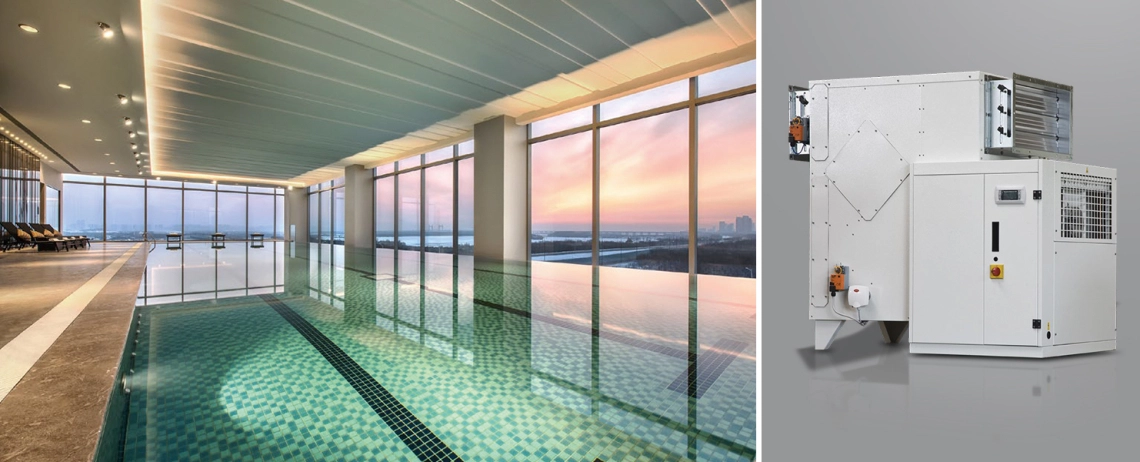

Déshumidificateurs d'air de piscine série MSTR / MSPR

Les déshumidificateurs d'air à haut rendement MSTR / MSPR sont conçus pour un contrôle complet de la température, de l'humidité, de la récupération de chaleur et de la climatisation de l'air ambiant dans les piscines couvertes et les environnements corrosifs.

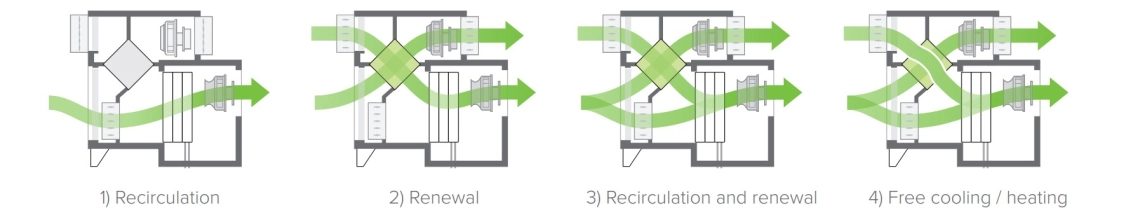

Schéma de principe

1. Le récupérateur de chaleur à plaques à flux mélangés permet de récupérer la chaleur de l'air extrait, qui est utilisée pour réchauffer l'air soufflé. Version piscine (standard) : ailettes en aluminium avec revêtement de protection.

2. Condenseur à air déporté (pour les modèles MSTR, distance max. 30 m). Le condenseur dissipe la chaleur produite lors de la déshumidification dans l'environnement extérieur afin d'éviter une surchauffe de ce dernier. L'unité est utilisée comme climatiseur.
3. Le désurchauffeur connecté en série au compresseur permet de réduire la température de l'air au refoulement dans la piscine, tout en récupérant l'énergie de surchauffe du réfrigérant en chauffant l'eau. Il est disponible dans des versions destinées soit à l'eau de process, soit à l'eau chlorée (acier inoxydable AISI 316L).

Les unités MSPR / MSTR sont idéales pour les piscines qui nécessitent non seulement une déshumidification mais aussi un renouvellement de l'air intérieur sans dispersion de la chaleur vers l'extérieur. Les unités de la série MSPR / MSTR sont conçues pour être utilisées dans des piscines de petite, moyenne et grande taille, où il est nécessaire de réguler le niveau d'humidité et/ou de prévenir les phénomènes de condensation, où un renouvellement constant de l'air est nécessaire, même en cas de fonctionnement 24 heures sur 24. Le récupérateur à haute efficacité garantit des rendements allant jusqu'à 80% et la structure est particulièrement adaptée aux environnements où il y a la présence de substances corrosives comme le chlore.

La gamme MSPR/MSTR n'utilise que des ventilateurs radiaux EC avec onduleurs intégrés à haute efficacité énergétique. Mycond a développé un logiciel de réglage sophistiqué pour régler, mesurer et contrôler le débit d'air des déshumidificateurs MSPR/MSTR, éliminant ainsi tout problème lié à un calcul incorrect de la perte de charge dans les conduits, ce qui rend l'installation du déshumidificateur et la mise en service du système extrêmement simples et rapides, réduisant ainsi le temps et les coûts d'installation. Ces unités sont conçues pour être raccordées à des gaines rigides. La série comprend 20 modèles, allant de 100 L/jour et 900^m3/h à 4 600 L/jour et 35 000^m3/h.

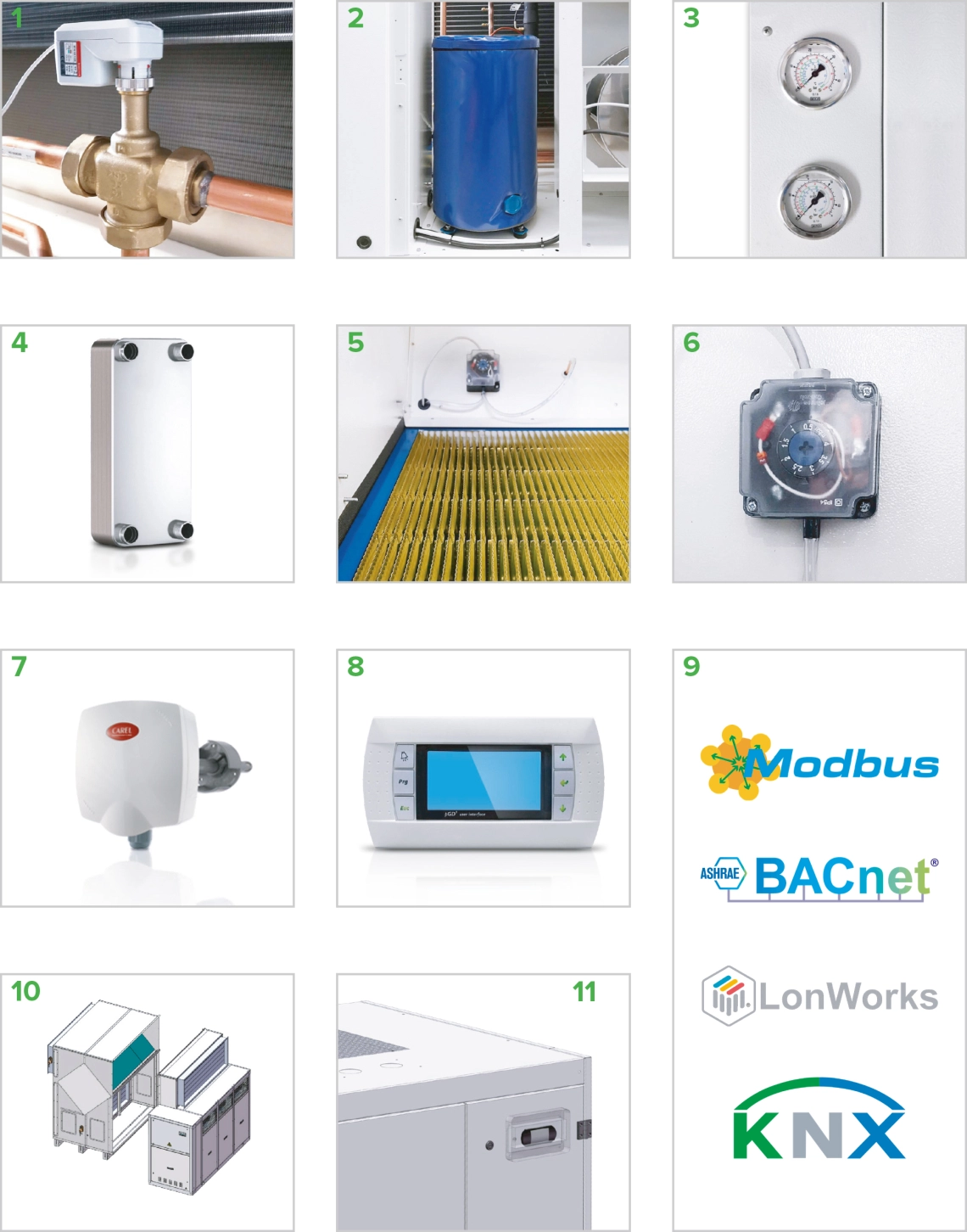

Options

• Filtres G4 ou F7
• Batterie à eau avec vanne trois voies modulante * (1)

1. Chauffage seul
2. Seulement chauffage, surdimensionné
3. Climatisation/Chauffage
4. Refroidissement/Chauffage, surdimensionné

*3, 4 Y compris le bac à condensats et l'isolation.

* Il est possible d'installer une seule batterie d'eau ; pour les tailles jusqu'à 0300, vanne à trois voies on/off.

• Kit free cooling : il permet de refroidir en utilisant l'air extérieur lorsque sa température est inférieure à celle de l'air intérieur
• Version silencieuse (2)
• Démarrage progressif
• Manomètres (3)
• Dégivrage par gaz chauds (obligatoire en cas de température de l'air inférieure à 8°C)
• Désurchauffeur pour eau technique ou eau de piscine (4)
• ACF : Automatic Control Flow ; il permet de choisir le débit d'air directement sur l'écran et de le maintenir même en cas de pertes de charge variables dues aux filtres. (5)
• Capteur de filtres sales (6)
• Sonde de température et d'humidité pour installation en gaine (7)

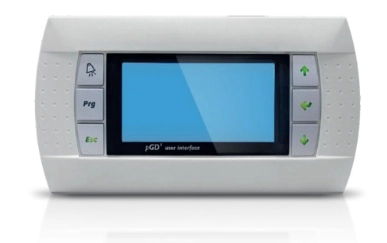

• Terminal utilisateur à distance avec câble de 20 m (8)
• Isolation thermique supplémentaire, épaisseur 20 mm ou 40 mm
• Carte série pour BMS (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Carte d'interface Ethernet ™, protocoles disponibles : SNMP v1 & v2c, BACnet / IP, BACnet Ethernet et Modbus TCP / IP
• Version en deux pièces (10)
• Version pour installation extérieure (11)
• Contact pour le contrôle de l'humidificateur 0-10 V (Humidificateur non fourni par MYCOND)

Options pour applications spéciales

• Bobines spéciales pour environnement agressif
• Panneaux en acier inoxydable AISI 316L
• Alimentation électrique 60 Hz
• Condenseur d'eau technique
• Chauffage électrique
• Condenseur d'eau de piscine

Mode de fonctionnement saisonnier

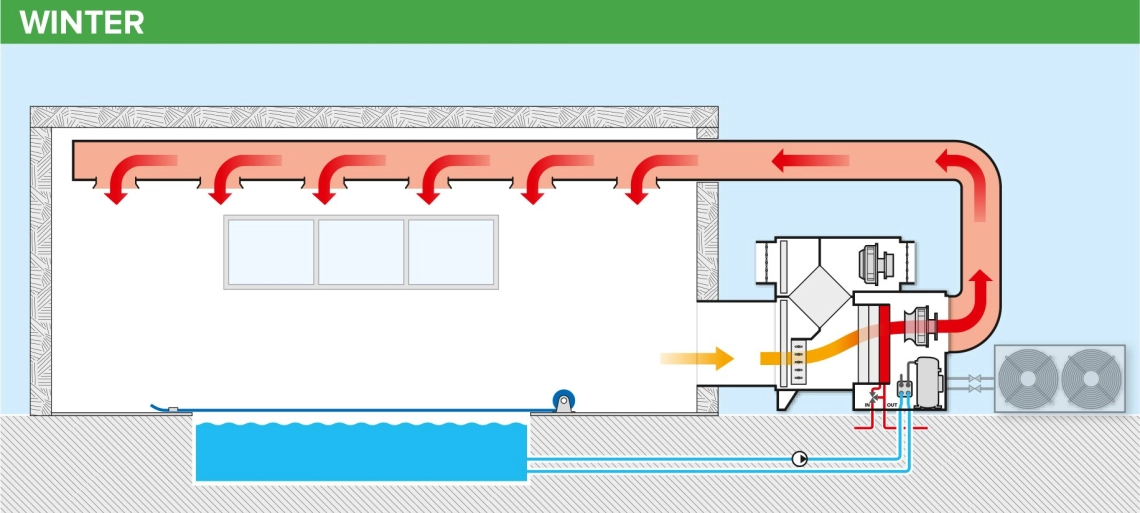

HIVER : démarrage, pas d'occupants, piscine couverte, chauffage avec batterie d'eau chaude.
Compresseur : OFF
Batterie d'eau chaude : ON (en option)
Désurchauffeur : OFF (en option)
Condenseur à distance : OFF (modèles MSPR)
Air extérieur : OFF

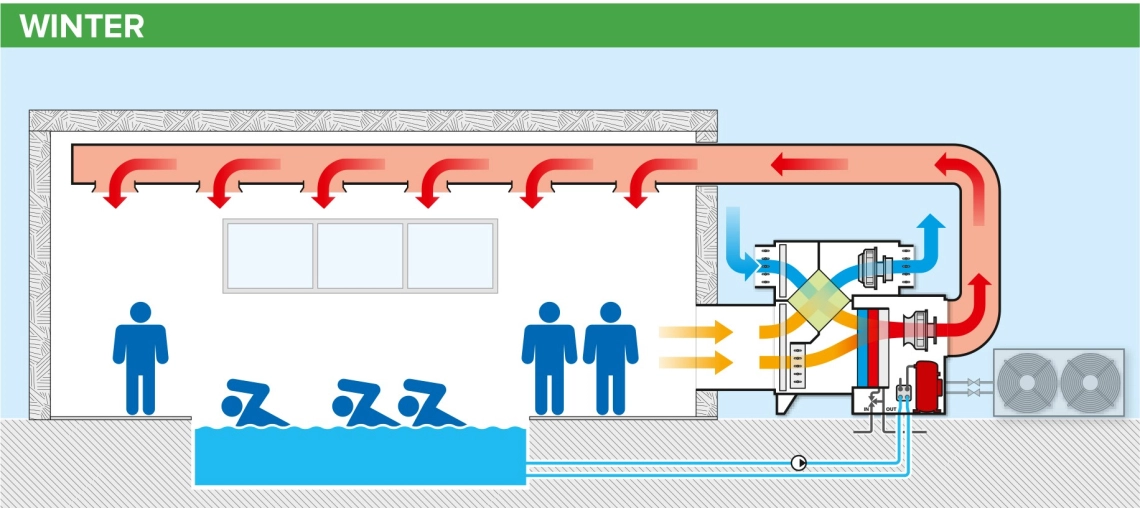

HIVER : fonctionnement normal, piscine ouverte, déshumidification.
Compresseur : ON
Batterie d'eau chaude : OFF (en option)
Désurchauffeur : OFF (en option)
Condenseur à distance : OFF (modèles MSPR)
Air extérieur : ON

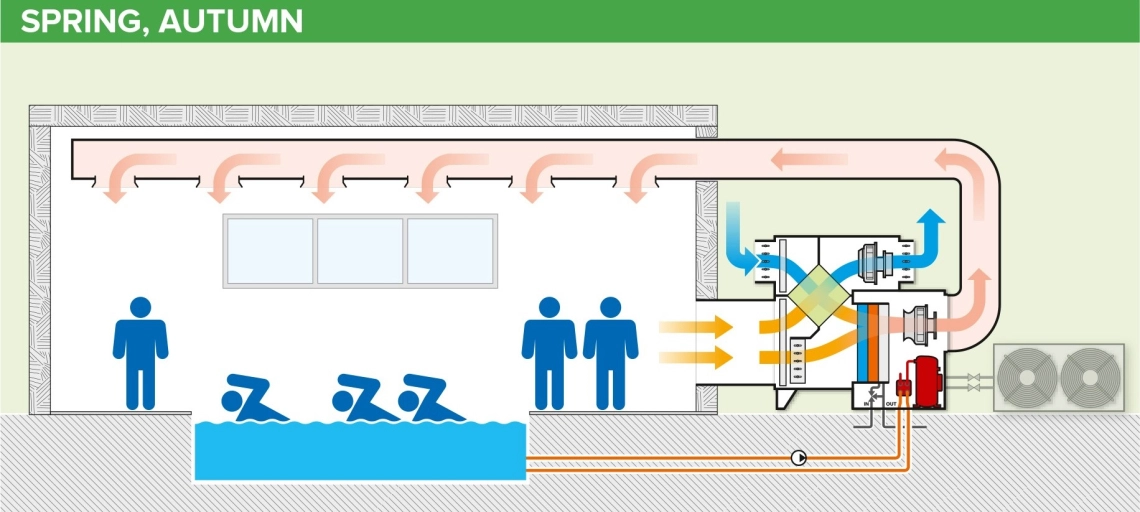

PRINTEMPS, AUTOMNE : fonctionnement normal, piscine ouverte, déshumidification avec récupération de chaleur (désurchauffeur)
Mode de fonctionnement free cooling disponible (en option).
Compresseur : ON
Batterie d'eau chaude : OFF (en option)
Désurchauffeur : ON (en option)
Condenseur à distance : OFF (modèles MSPR)
Air extérieur : ON

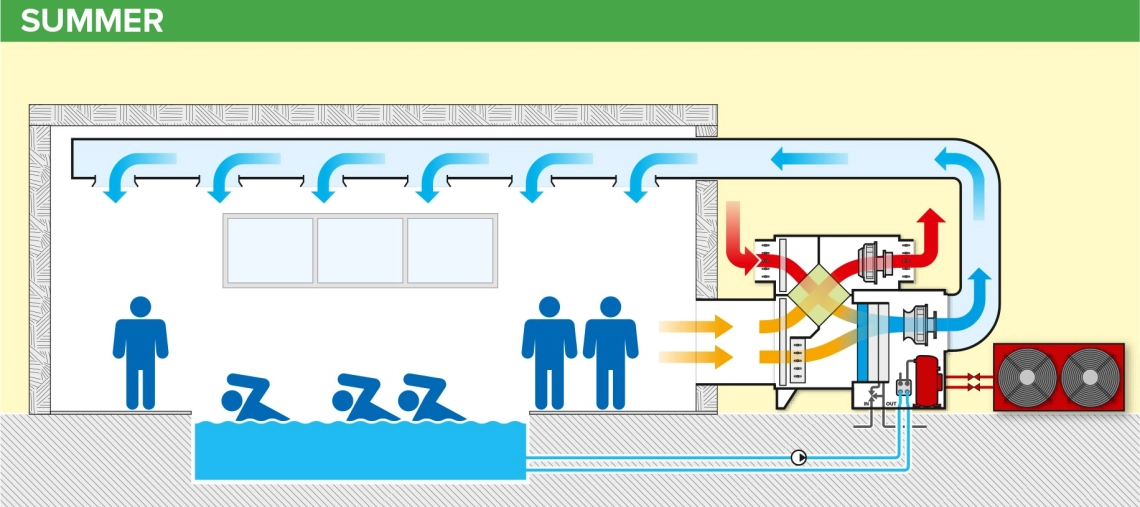

ÉTÉ : fonctionnement normal, piscine ouverte, déshumidification et refroidissement (condenseur à distance)
Compresseur : ON
Batterie d'eau chaude : OFF (en option)
Désurchauffeur : OFF (en option)
Condenseur à distance : ON (modèles MSPR)
Air extérieur : ON

Débits d'air :

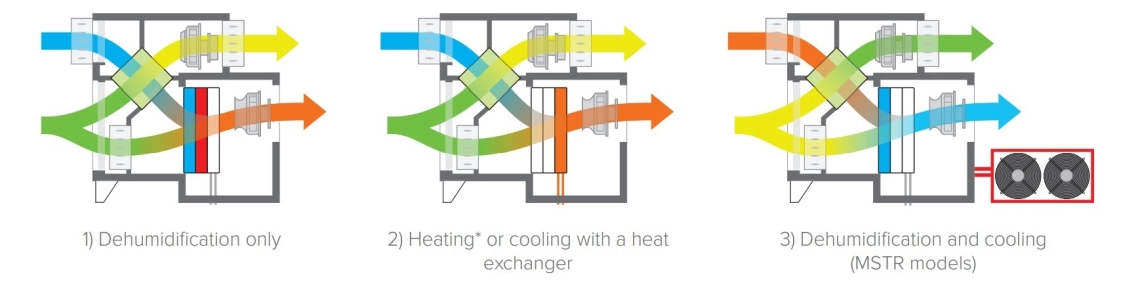

Mode de fonctionnement :

* Pour un chauffage électrique en option, contacter le bureau de vente du fabricant.

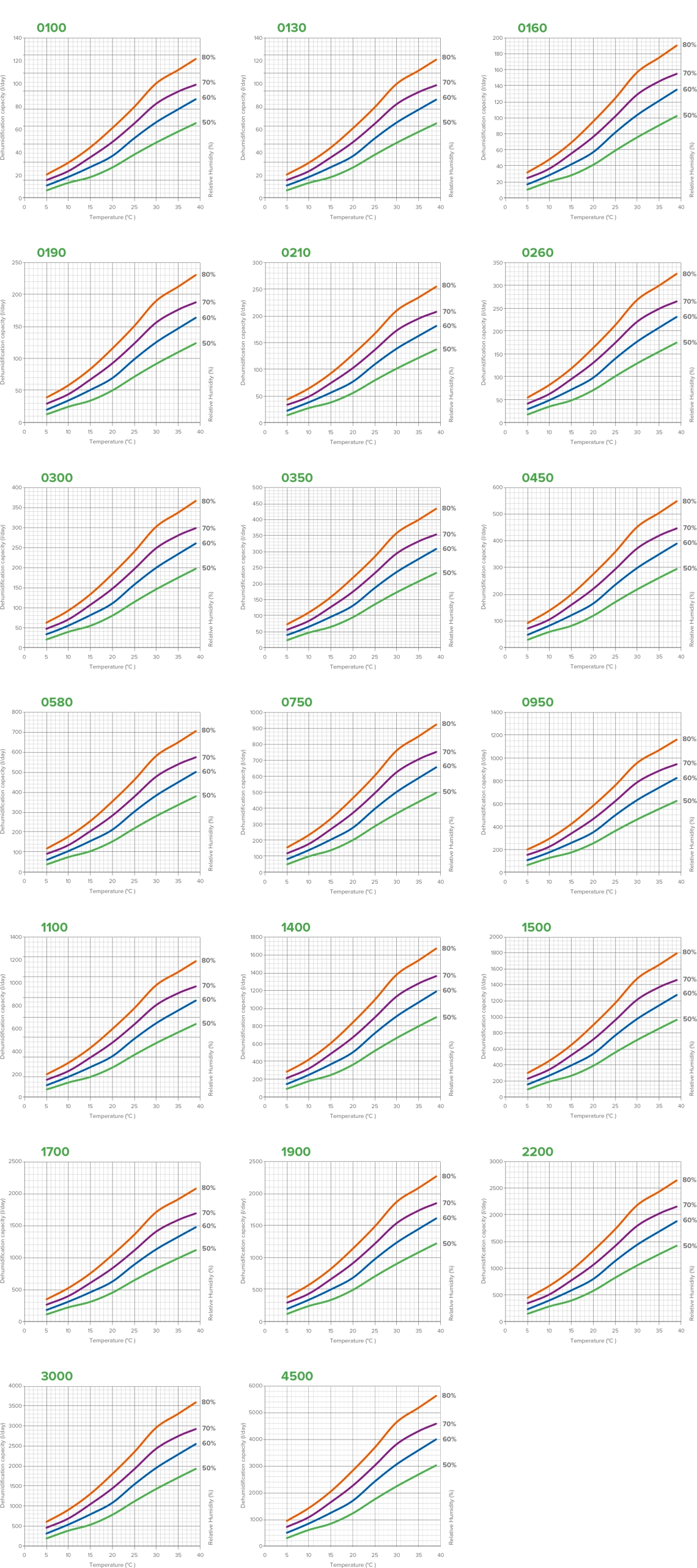

Graphique de performance

1. Air d'entrée : 30°C - 80% RH ; entrée/sortie d'eau : 80/70°C ; air extérieur : 30°C - 50% HR ; recirculation à 100%.
2. Air intérieur : 26°C - 60% HR ; air extérieur : -5°C - 80% HR.

Remarque :
MSTR - version standard (industrielle)
MSPR - version eau de piscine
