Système de ventilation BreezMe série FC

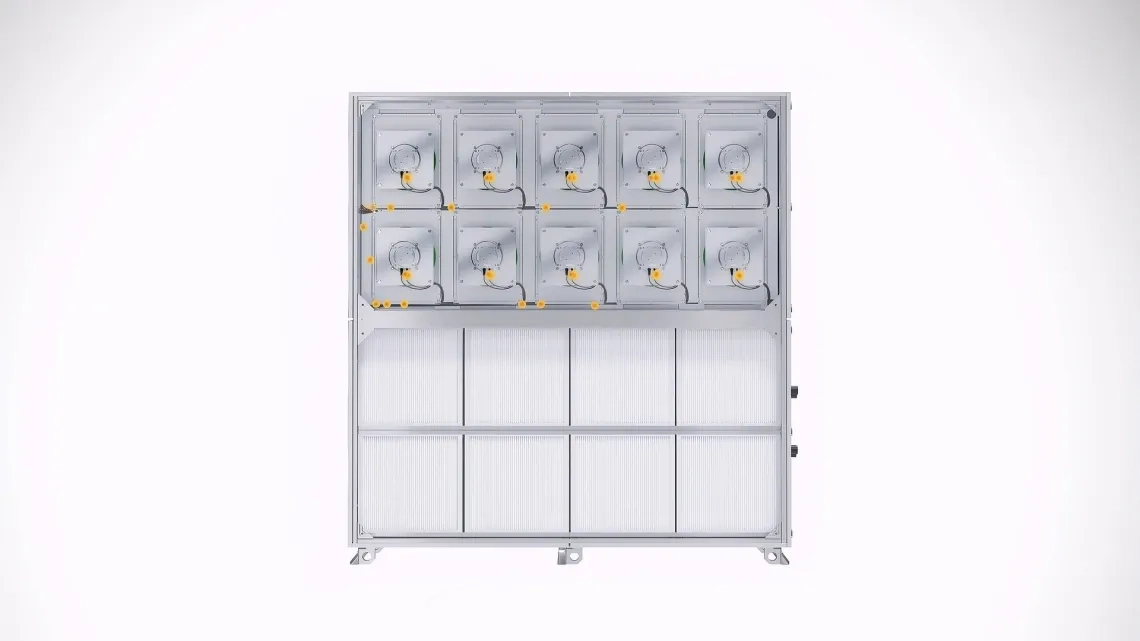

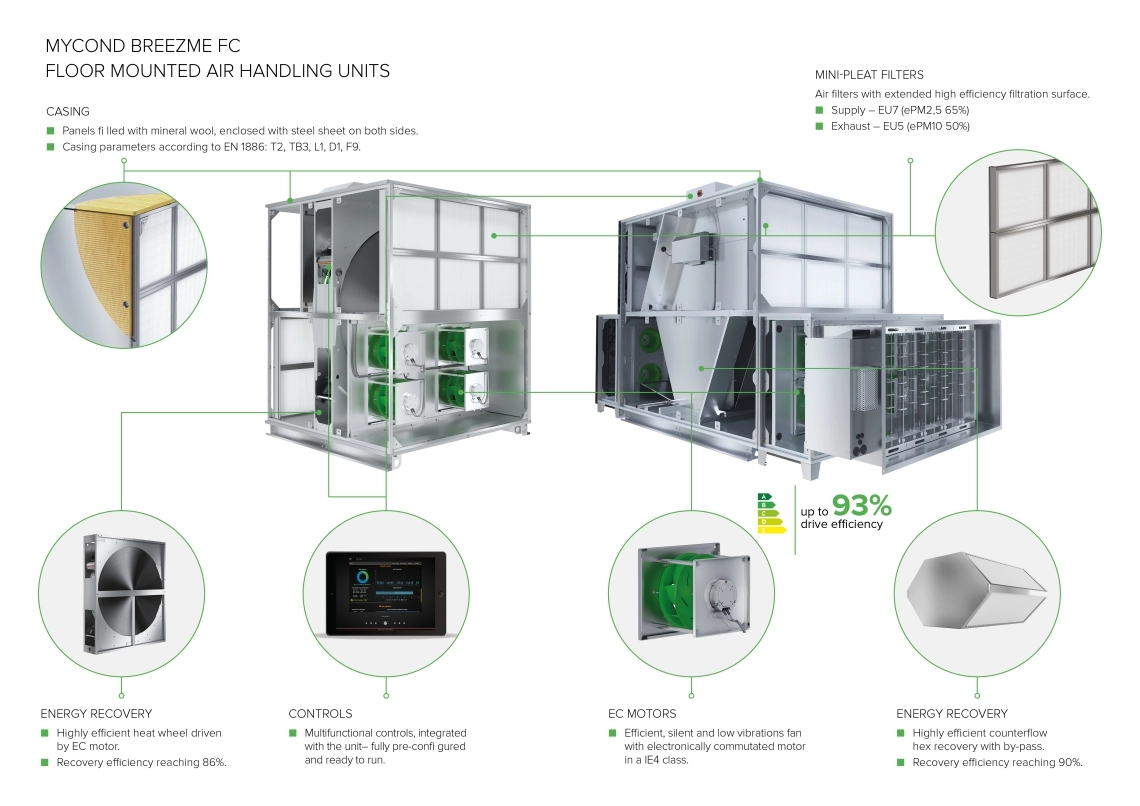

Les unités Mycond BreezMe FC en version debout sont des appareils à économie d'énergie équipés d'un régénérateur rotatif ou d'un récupérateur hexagonal à contre-courant, de moteurs EC en configuration murale, de filtres Mini-Pleat et d'un système d'automatisation Plug&Play intégré.

Débit d'air : 840 ... 16500 m3/godz

Filtres à mini-plis

Filtres compacts très absorbants avec une grande surface de filtration.
Alimentation - Classe 7 UE
Echappement - Classe 5 UE

Caisson

Panneaux remplis de laine minérale, fermés par une tôle des deux côtés.
Paramètres de l'enveloppe conformes à la norme EN 1886 : T2, TB3, L1, D1, F9.

Récupération d'énergie

Échangeur de chaleur hexagonal à contre-courant à haute efficacité avec by-pass.
Efficacité de récupération jusqu'à 90%.

Automatisation

Automatisation multifonctionnelle intégrée à la centrale de traitement d'air - configurée et prête à fonctionner.

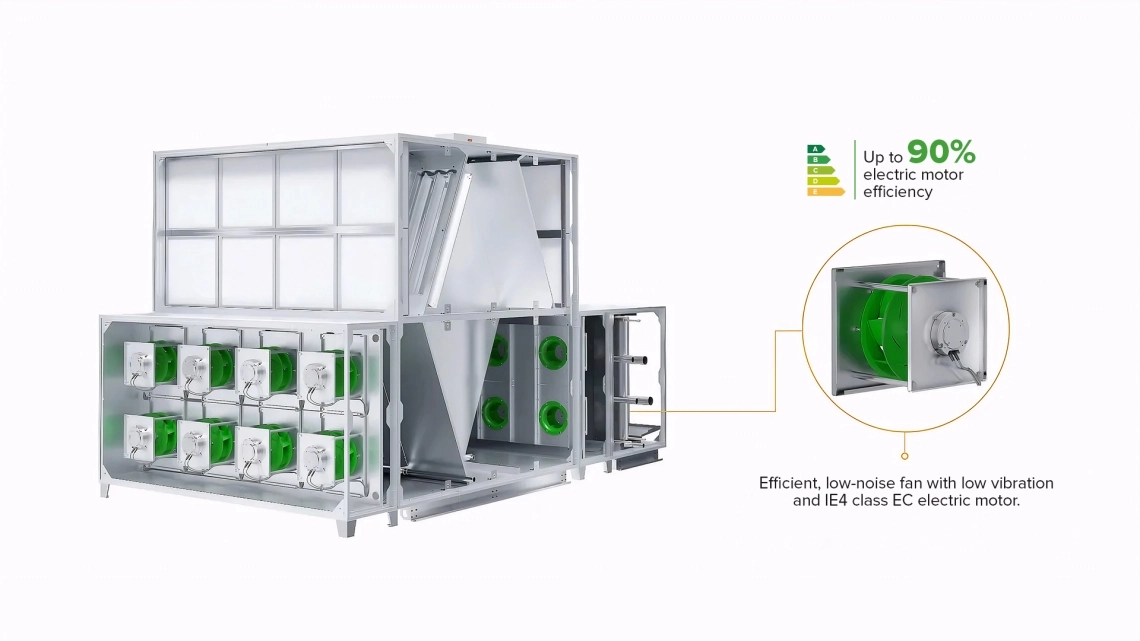

Moteurs EC

Ventilateur silencieux à haut rendement avec moteur EC de classe IE4

Données de base de la centrale de traitement d'air

Taille de la centrale de traitement d'air	Capacité nominale	Plage de capacité	Hauteur	Largeur	Hauteur connexion conduit	Largeur connexion gaine
Unités	^m3/h	^m3/h	mm	mm	mm	mm
MVS021c	2100	840 - 2310	991	967	345	860
MVS030c	3000	900 - 3300	1255	967	480	860
MVS040c	4000	1200 - 4400	1255	1174	480	1065
MVS055c	5500	1650 - 6050	1525	1345	615	1235
MVS075c	7500	2250 - 8250	1765	1486	735	1380
MVS0100c	10000	3000 - 11000	1965	1666	835	1560
MVS0120c	12000	3600 - 13200	2039	1897	870	1790
MVS0150c	15000	4500 - 16500	2241	2091	970	1985

Longueurs des panneaux de base

Taille du panneau
Unités de mesure	mm	mm	mm	mm	mm	mm
MVS021c	1240	1080	1080	2 230	2 230	2 500
MVS030c	1240	1080	1080	2 230	2 230	2 500
MVS040c	1240	1080	1080	2 230	2 230	2 500
MVS055c	1240	1080	1080	2 290	2 290	2 560
MVS075c	1240	1080	1080	2 530	2 530	2 800
MVS0100c	1300	1300	1080	2 570	2 570	2 800
MVS0120c	1300	1300	1080	2 670	2 670	2 900
MVS0150c	1300	1300	1080	2 730	2 730	2 940

Longueurs des sections supplémentaires

Taille du panneau	F	H	C	HC	S
Unités	mm	mm	mm	mm	mm
MVS021c	310	310 - 710	370 - 710	710	1080
MVS030c	310	310 - 710	370 - 710	710	1080
MVS040c	310	310 - 710	370 - 710	710	1080
MVS055c	310	310 - 630	450 - 790	790	1080
MVS075c	310	310 - 630	450 - 790	790	1080
MVS0100c	310	310 - 630	890	890	1080
MVS0120c	310	310 - 630	890	890	1080
MVS0150c	310	310 - 630	920	920	1080
