Unités de ventilation à récupération d'énergie série MV***I-W

Les unités de ventilation à récupération d'énergie de MYCOND sont conçues pour fournir un confort maximal dans la pièce en conditionnant l'air entrant avec la chaleur et l'humidité récupérées de l'air sortant, réduisant ainsi considérablement les coûts de refroidissement ou de chauffage de l'espace

Débit d'air : 200 ... 3000 m3/h

Vous souhaitez acheter ou vous avez des questions ?

Unités de ventilation à récupération d'énergie série MV***I-W

Alimentation en air frais à travers le récupérateur pour le mode de récupération de chaleur ou directement pour le mode de dérivation.

Performance globale :

Alimentation en air frais (200 à 3000^m3/h)
Récupération de chaleur : jusqu'à 75 %
Récupération d'humidité : jusqu'à 65 %
Filtration et purification de l'air
Fonctionnement silencieux et fiable

Les unités sont dotées d'un ensemble de fonctions standard :

Contrôle de la vitesse du ventilateur
Quatre capteurs de température intégrés
Protection contre le gel de l'échangeur de chaleur
Système de refroidissement libre
Système intelligent de dégivrage de l'échangeur de chaleur
Contrôle du chauffage électrique externe
Minuterie hebdomadaire
Intégrabilité avec un système de gestion des bâtiments

* Disponible en option

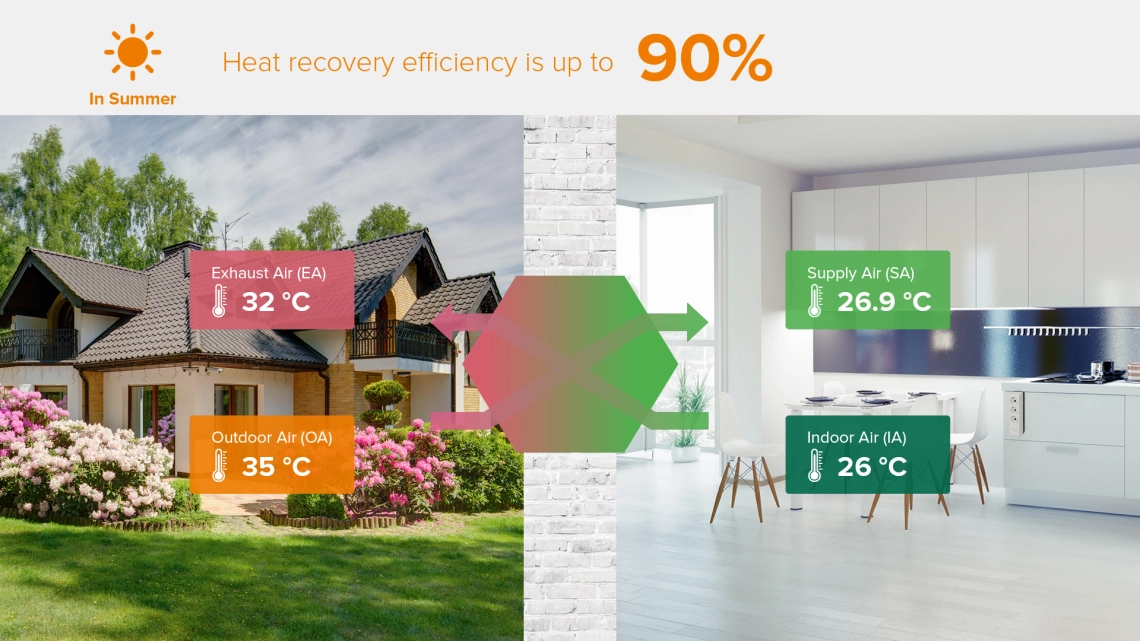

En été, le système de récupération de chaleur permet d'économiser de l'énergie électrique sur la climatisation en renvoyant une partie de la chaleur extérieure à l'extérieur.

MyCond MV***I-W système de ventilation dété avec récupération de chaleur

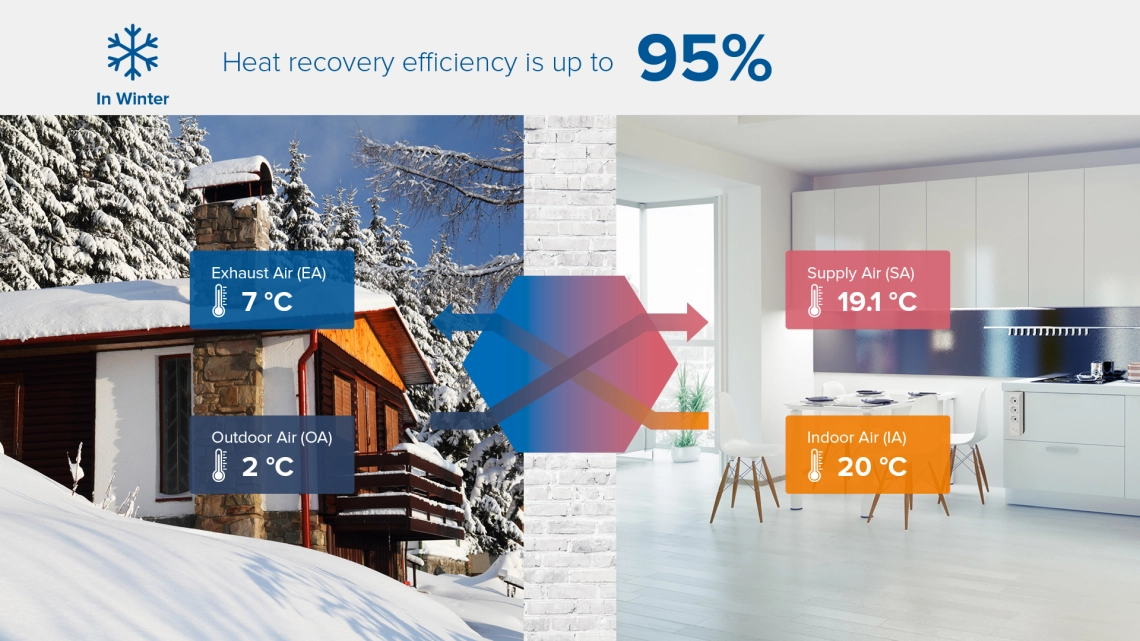

En hiver, une partie de la chaleur intérieure est renvoyée dans la pièce, ce qui permet de réaliser des économies considérables sur le chauffage des locaux et de l'air.

MyCond MV***I-W système de ventilation hivernale avec récupération de chaleur

Les données sont données à titre indicatif. Elles dépendent en grande partie de l'humidité de l'air intérieur, de l'humidité extérieure, de l'isolation thermique de la pièce, de l'isolation thermique et de la longueur des conduits d'air, etc.

Spécifications		Appareils	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
Débit d'air	élevé	m³/h	1500	2000	2500	3000
	moyen	m³/h	1500	2000	2500	3000
	faible	m³/h	1000	1200	2000	2500
Pression externe	élevé moyen	Pa Pa	163 135	176 132	200 170	210 180
	faible	Pa	84	1110	140	150
Rendement enthalpique, refroidissementcooling	élevé moyen	% %	66 66	62 62	61 61	60 60
	faible	%	69	65	64	63
Rendement enthalpique, chauffage	élevé moyen	% %	70 70	71 71	70 70	69 69
	faible	%	74	73	72	71
Transfert de chaleur efficacité	élevé moyen	% %	71 71	71 71	70 70	70 70
	faible	%	74	74	73	73
Niveau sonore	élevé moyen	dB(A) dB(A)	51 49	53 51	55 52	57 54
	faible	dB(A)	46	49	50	51
Tension		V	220-240 V / 1Ph / 50 Hz
Consommation électrique		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Courant de fonctionnement		A	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
Puissance d'entrée		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Câble d'alimentation		mm²	3х1,5			3х2,5
Câble de commande		mm²	2×0.5
Contrôle, standard			Oui (horloge de 7 jours)
Contrôle (BMS), Modbus			Oui
Type de ventilateur			Moteur de ventilateur AC
Vitesse du ventilateur (air soufflé)			Commande du ventilateur à 3 vitesses
Vitesse du ventilateur (air évacué)			Commande du ventilateur à 3 vitesses
Contournement			Oui (automatique dans une plage réglable)
Dégivrage			Oui (automatique dans une plage réglable)
Contrôle du CO2			Capteur supplémentaire (commande marche/arrêt dans une plage réglable)
Contacts de sortie d'alarme de défaut			Oui
Arrêt en cas d'incendie			Oui
Poids		kg	110	112	130	142
Dimensions	élevé	mm	1250	1250	1524	1624
	moyen	mm	1200	1200	1400	1500
	faible	mm	520	520	580	650
Diamètre du conduit de raccordement		mm	380х230-400х320		350х273-500х350	398х285-500х350

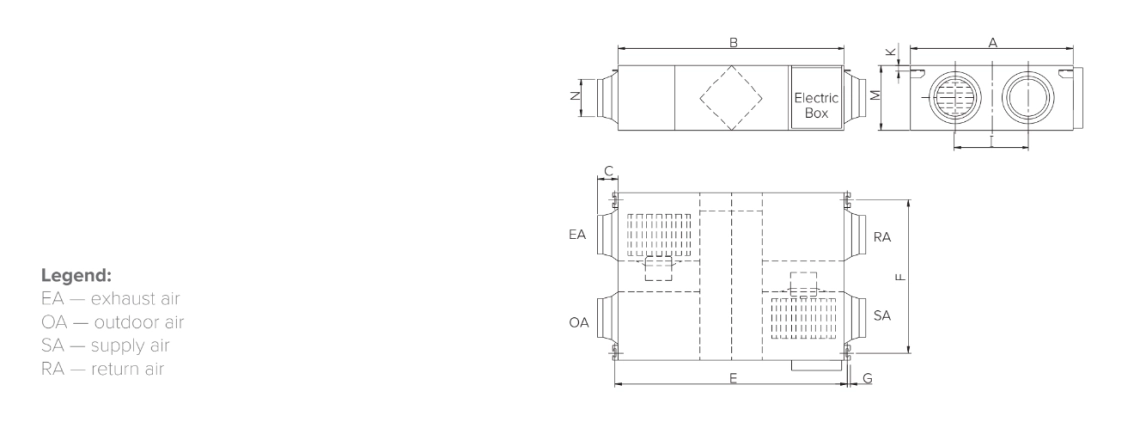

Dimensions de l'unité de ventilation MV200I-W - MV600I-W

Unités de ventilation MV200I-W - MV600I-W

Modèle	A	B	C	E	F	G	I	K	M	N	EA	RA	QA	SA
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

Toutes les mesures sont exprimées en millimètres.

MyCond MV***I-W Encombrement - 1

Dimensions de l'appareil

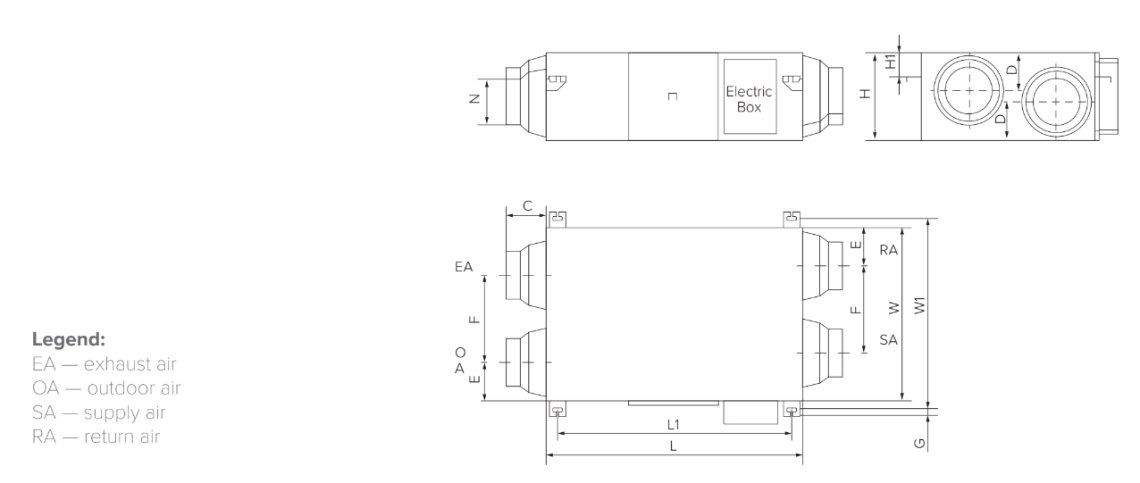

Unités de ventilation MV900I-W - MV1100I-W

Modèle	L	L1	W	W1	H	H1	N	C	D	E	F	G	EA	RA	QA	SA
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

Toutes les mesures sont exprimées en millimètres.

MyCond MV***I-W Encombrement - 2

Dimensions de l'appareil

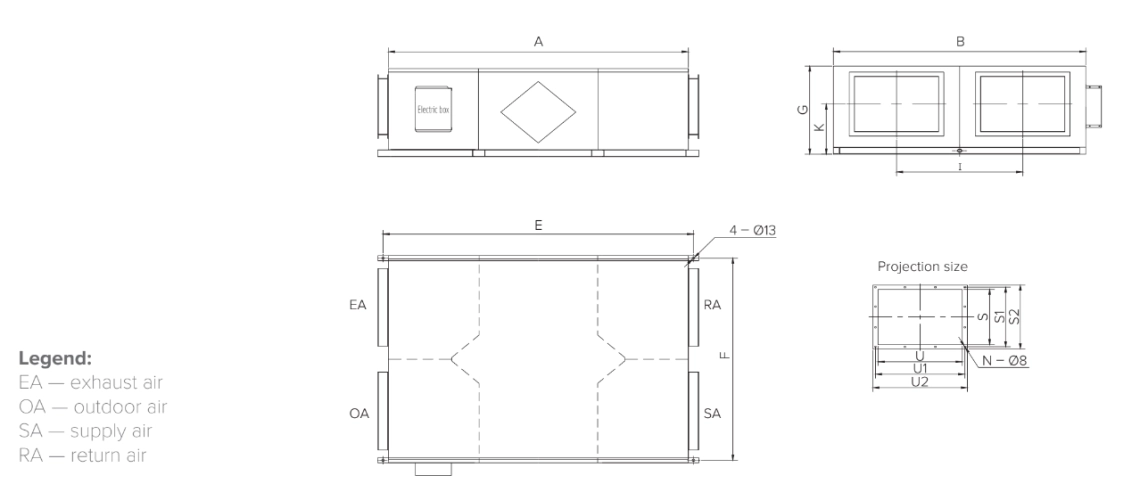

Unités de ventilation MV1500I-W - MV3000I-W

Modèle	A	B	E	F	G	I	J	K	V	V1	V2	W	W1	W2	S	S1	S2	U	U1	U2	M	N
MV1500I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2000I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2500I-W	1524	1400	1574	1370	580	700	334	335	273	298	323	350	375	400	350	375	400	500	525	550	10	12
MV3000I-W	1624	1500	1674	1470	650	750	400	405	285	310	335	373	398	423	350	375	400	500	525	550	10	12
