ventilo-convecteurs à cassette 4 voies série MCFK-A2/4

Idéal pour les espaces où l'esthétique et le silence sont d'une importance capitale. La distribution douce et régulière de l'air crée un microclimat naturel. Une technologie qui travaille pour vous, silencieusement et parfaitement.

Capacité de refroidissement : 2 ... 17.6 kW

Capacité de chauffage : 2.8 ... 25.5 kW

Vous souhaitez acheter ou vous avez des questions ?

Mycond

Ventilo-convecteurs à cassette

En raison d'une large gamme de capacités de refroidissement et de chauffage, ces ventilo-convecteurs peuvent être utilisés dans des pièces de toutes tailles, et le design élégant et stylé du panneau décoratif s'intégrera dans n'importe quel intérieur.

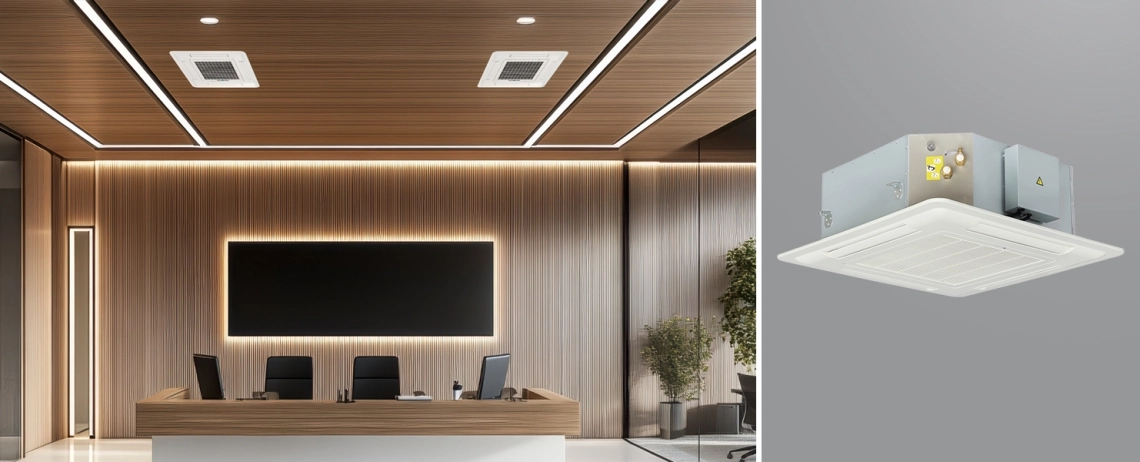

MyCond MCFK-A2/4 pour locaux commerciaux

MyCond MCFK-A2/4 design moderne et efficacité

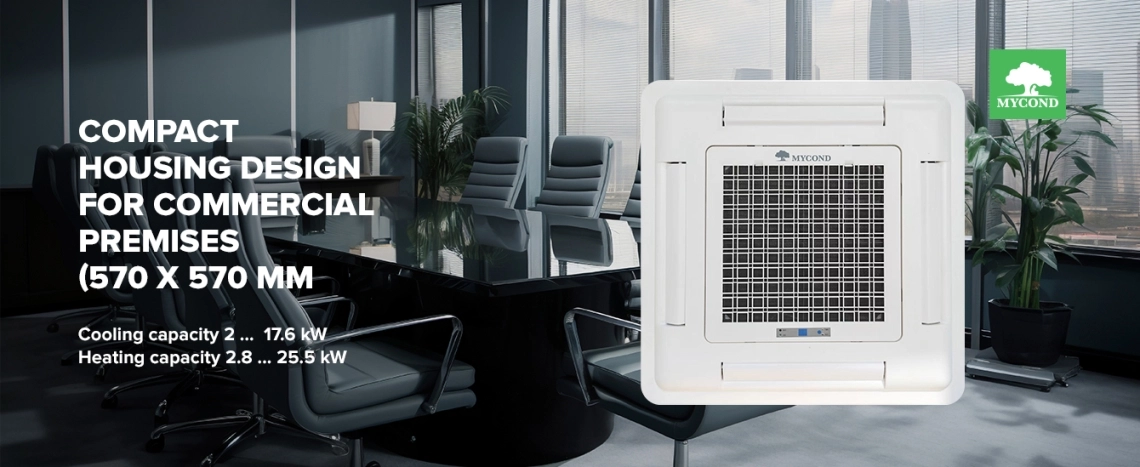

MyCond MCFK-A2/4 design compact pour le bureau

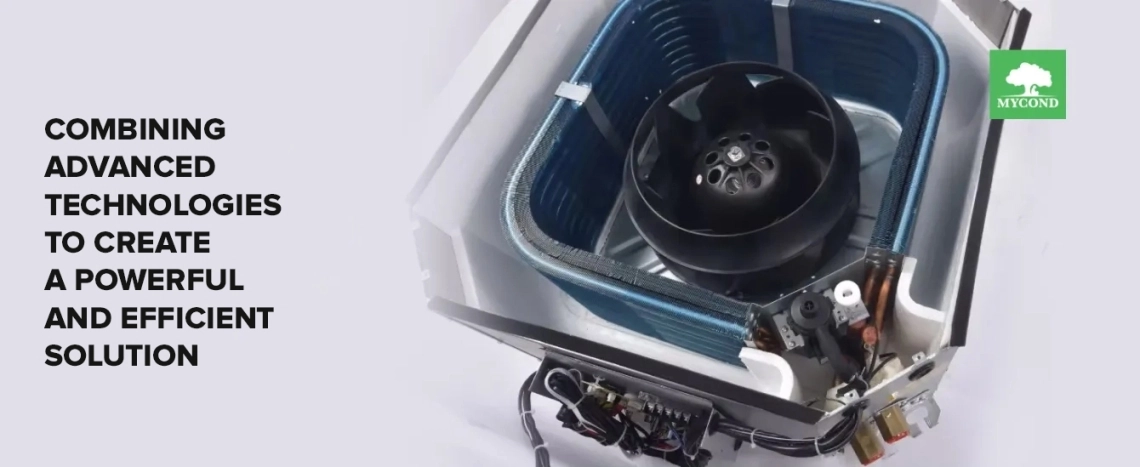

Caractéristiques et avantages :

Le boîtier est en acier galvanisé et équipé de conduits d'air en polystyrène moulé qui assurent un flux d'air efficace et sont suffisamment épais pour une isolation thermique et acoustique fiable.
Le panneau a un design moderne, est fabriqué en plastique ABS durable, et est équipé d'un filtre à air amovible et lavable ainsi que d'une fonction d'oscillation automatique du flux d'air.
La roue est fabriquée dans un processus de moulage en cycle unique, sans joints soudés entre les pales du ventilateur et la plaque terminale/conique, assurant un équilibre parfait. Un coussinet anti-vibration sur le moyeu réduit le bruit et les vibrations des roues et du moteur. Chaque roue est précisément équilibrée avec une tolérance de moins de 0,5 mm/s.
L'échangeur de chaleur est fabriqué en tubes de cuivre et en plaques d'aluminium avec un revêtement protecteur bleu, ce qui garantit une haute efficacité de transfert de chaleur. Chaque échangeur de chaleur est testé pour les fuites à 16 bars (1,6 MPa).
La palette est fabriquée en polystyrène expansé haute densité utilisant la technologie de thermoformage, a un revêtement en PVC protecteur, et est équipée d'une pompe de drainage et d'une vanne de flotteur de sécurité.

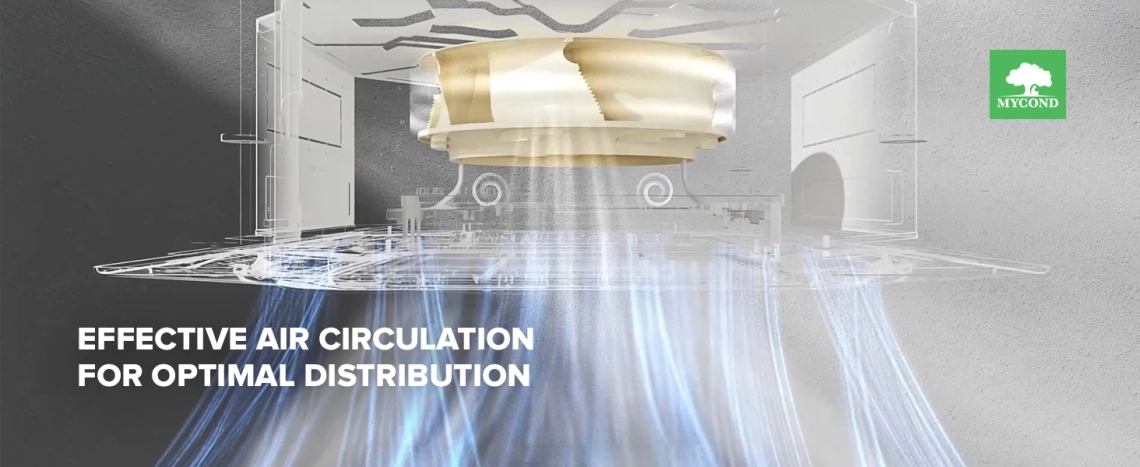

MyCond MCFK-A2/4 schéma de circulation d'air efficace

Contrôle à distance infrarouge*

Contrôle de base du ventilo-convecteur
Contrôleur mural avec Wi-Fi (MCKF-WK-B)**
Contrôle avancé du ventilo-convecteur

^*dans^{le cadre de la livraison}
^**acheté^séparément

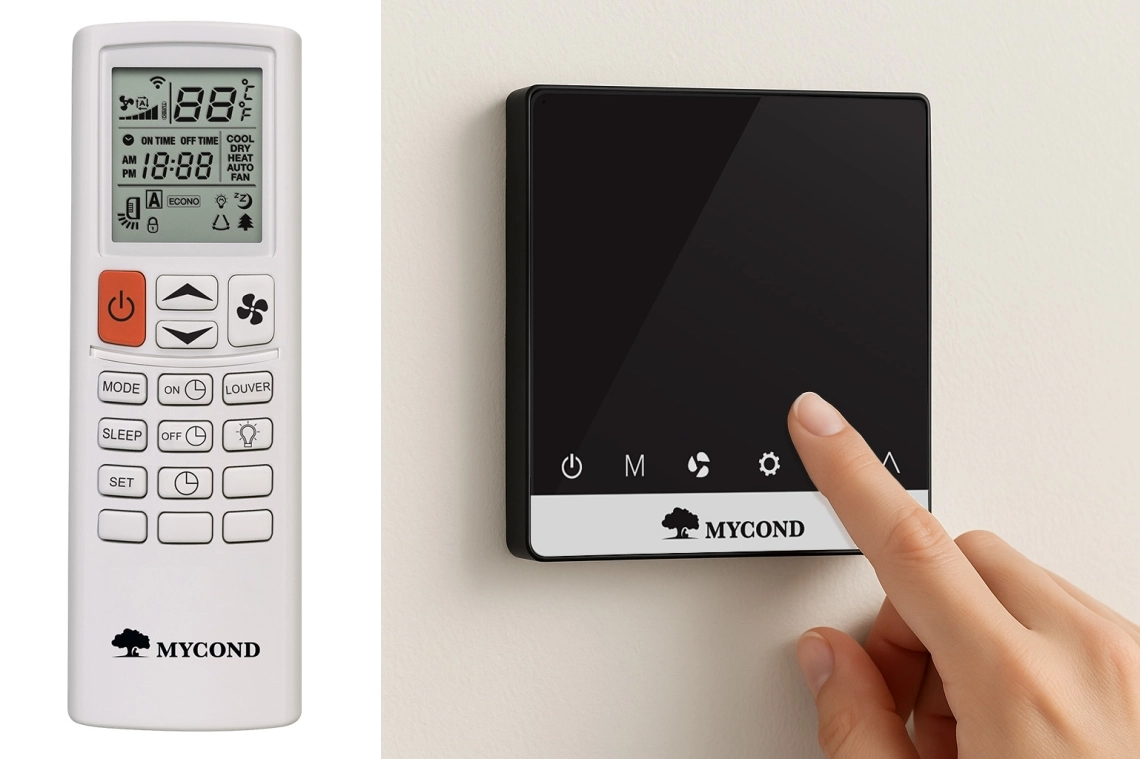

MyCond MCFK-A2/4 télécommande et thermostat

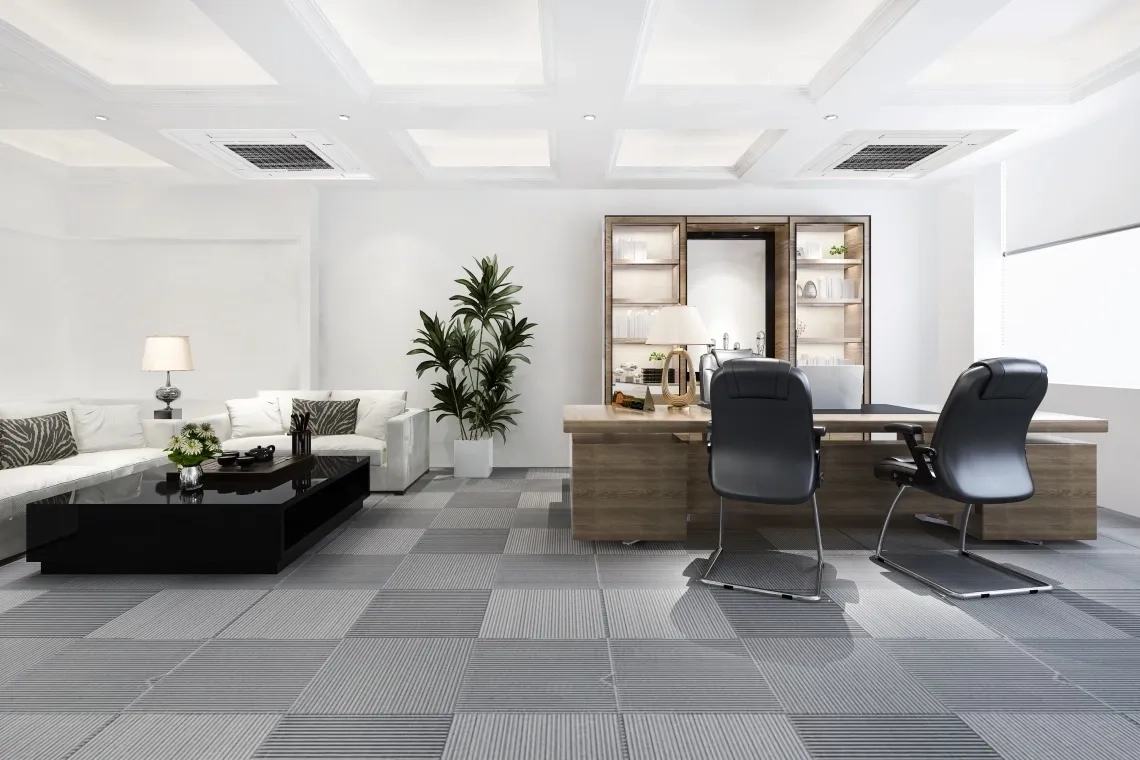

MyCond MCFK-A2/4 pour le confort dans les bureaux

Modèles à 2 tuyaux

Spécifications techniques	Unités	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Débit d'air H/M/L	m³/heure	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Capacité totale de refroidissement H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Capacité de refroidissement sensible H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Puissance thermique totale	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Alimentation	V/F/Hz	220/1/50
Ventilateur et moteur
Type de ventilateur		Roue de ventilateur centrifuge
Taille du ventilateur		⌀315				⌀380
Type de moteur		Moteur AC
Puissance d'entrée	W	39	52	62	68	76	96
Indice de protection IP dans le moteur		IP20	IP20	IP20	IP20	IP20	IP20
Classe d'isolation du moteur		B	B	B	B	B	B
Détails de la bobine
Matériau du tube		Tube en cuivre
Diamètre extérieur du tube	mm	Standard - 9.52
Épaisseur du tube	mm	0.3	0.3	0.3	0.3	0.3	0.3
Surface	m²	4.65	4.65	9.3	10.3	13.4	13.4
Taille de la bobine (H*L)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Matériau de l'ailette		Miettes hydrophiles de 0.105 mm
Type d'ailette		Ailettes de type persienne
Distance entre les ailettes	mm	2	2	2	2	2	2
Le système de pipeline "Ryady-2"		2	2	2	2	2	2
Circulation		2 sur 2 à la sortie				4 sur 4 à la sortie
Pression de travail maximale	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Connexion
ENTRÉE/SORTIE	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Drain	mm	26	26	26	26	26	26
Boîtier de l'appareil
Matériau du corps		Acier galvanisé
Épaisseur du matériau	mm	0.8	0.8	0.8	0.8	0.8	0.8
Plateau de drainage		Polystyrène expansé haute densité
Pompe de drainage		Modèle standard PSB-7 avec une hauteur de 700 mm (hauteur de 1200 mm en option)
Matériau d'isolation		XPE	XPE	XPE	XPE	XPE	XPE
Épaisseur de l'isolation	mm	5	5	5	5	5
Filtre
Type		Filtre primaire
Matériau		ABC+nylon
Épaisseur		12	12	12		14	14
Taille	mm	350*333			12	430*407
Pour toutes les tailles de panneaux en blocs
Taille nette (HLP)	mm	68068030				83083030
Taille de l'emballage (HLP)	mm	72072075				86086075
Poids net/brut	kg	2.3/3.7				3.5/5.2
Pour toutes les dimensions du corps de bloc

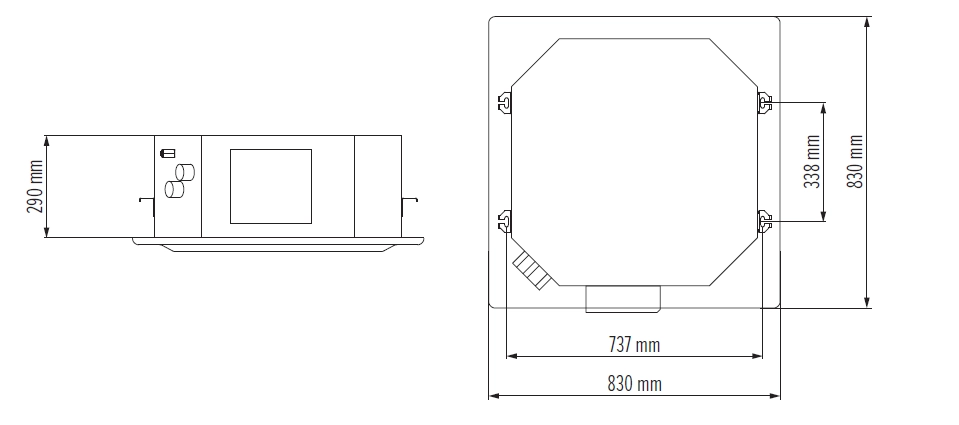

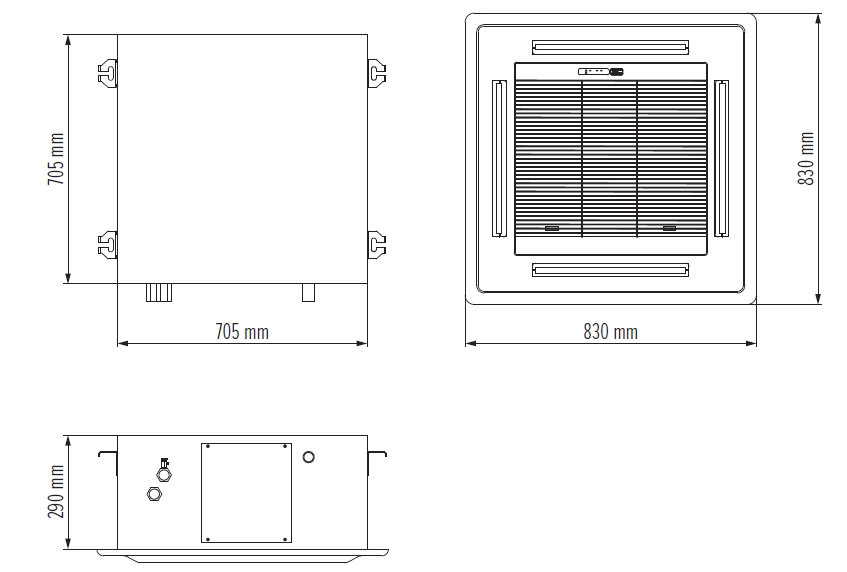

Taille nette (HLP)	mm	580580250				705705290
Taille de l'emballage (HLP)	mm	675675270				800800310
Poids net/brut	kg	17.7/19.3				21.5/23.8
Niveau de pression sonore à une distance de 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Poids de l'unité	kg	20	20	20	20	25	25

Spécifications techniques	Unités	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Débit d'air H/M/L	m³/heure	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Capacité totale de refroidissement H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Capacité de refroidissement sensible H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Puissance thermique totale	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Alimentation	V/F/Hz	220/1/50
Ventilateur et moteur
Type de ventilateur		Roue de ventilateur centrifuge
Taille du ventilateur		⌀380	⌀476			⌀530
Type de moteur		Moteur AC
Puissance d'entrée	W	132	152	189	220	330
Indice de protection IP dans le moteur		IP20	IP20	IP20	IP20	IP20
Classe d'isolation du moteur		B	B	B	B	B
Détails de la bobine
Matériau du tube		Tube en cuivre
Diamètre extérieur du tube	mm	Standard - 9.52
Épaisseur du tube	mm	0.3	0.3	0.3	0.3	0.3
Surface	m²	13.4	19.7	19.7	19.7	27.1
taille de la bobine (H*L)	mm	225*43.3	250*43.3
Matériau de l'ailette		Miettes hydrophiles de 0.105 mm
Type d'ailette		Ailettes de type persienne
Distance entre les ailettes	mm	2	2	2	2	2
Le système de pipeline "Ryady-2"		2	2	2	2	2
Circulation		4 sur 4 à la sortie		5 sur 5 à la sortie
Pression de travail maximale	MPa	1.6	1.6	1.6	1.6	1.6
Connexion
ENTRÉE/SORTIE	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Drain	mm	26	26	26	26	26
Boîtier de l'appareil
Matériau du corps		Acier galvanisé
Épaisseur du matériau	mm	0.8	0.8	0.8	0.8	0.8
Plateau de drainage		Polystyrène expansé haute densité
Pompe de drainage		Modèle standard PSB-7 avec une hauteur de 700 mm (hauteur de 1200 mm en option)
Matériau d'isolation		XPE	XPE	XPE	XPE	XPE
Épaisseur de l'isolation	mm	5	5	5	5	5
Filtre
Type		Filtre primaire
Matériau		ABC+nylon
Épaisseur		14	14	14	14	14
Taille	mm	430*407	556*540			644*638
Pour toutes les tailles de panneaux en blocs
Taille nette (HLP)	mm	83083030	98098030			1140114030
Taille de l'emballage (HLP)	mm	86086075	1010101075			1170117075
Poids net/brut	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Pour toutes les dimensions du corps de bloc

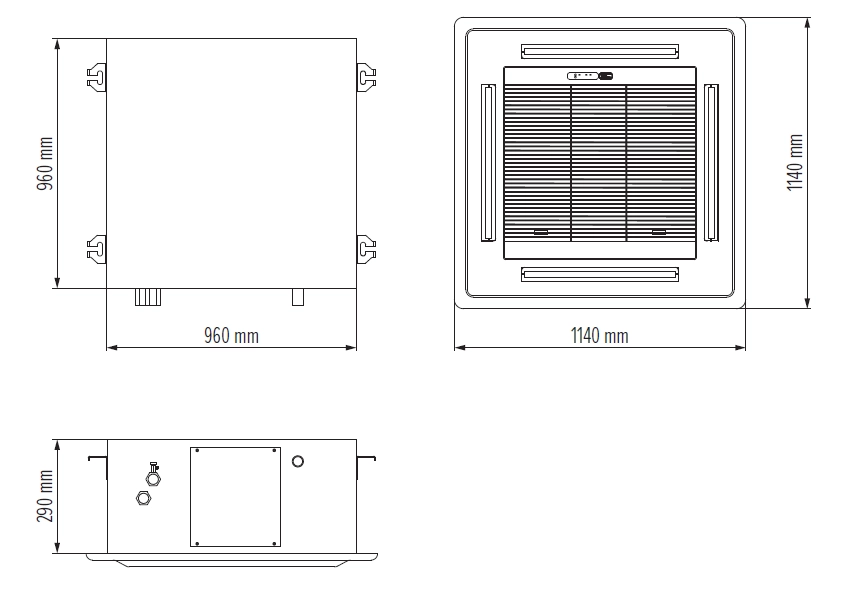

Taille nette (HLP)	mm	706706290	832832290			960960290
Taille de l'emballage (HLP)	mm	800800310	925925310			10541054320
Poids net/brut	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Niveau de pression sonore à une distance de 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Poids de l'unité	kg	25	32	32	32	45.4

Conditions d'essai nominales :
Refroidissement : température de l'air d'entrée +27 °C ST/+19.5 °C MT, température de l'eau d'entrée +7 °C, température de l'eau de sortie +12 °C.
Chauffage : température de l'air d'entrée +21 °C, température de l'eau d'entrée +60 °C, même débit d'eau que pour le refroidissement.
Les mesures du niveau de pression sonore sont effectuées dans une pièce insonorisée, avec le point de contrôle situé à 1,5 m en dessous de l'axe vertical de l'unité.

Modèles à 4 tuyaux

Spécifications techniques	Unités de mesure	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Débit d'air (H/M/L)	m³/heure	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Capacité totale de refroidissement (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Puissance thermique totale (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Type de moteur		Moteur à courant alternatif
Niveau de pression sonore à une distance de 1 m	dB	41	42	43	45	46	47	50	52	57	65
Alimentation V/F/Hz		230/1/50
Connexions (entrée/sortie)		ZG3/4” / ZG3/4”
Connexion (drain)	mm	26
Taille du ventilateur		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Puissance d'entrée du moteur	W	62	68	76	96	132	152	189	220	330	340
Poids net, corps de bloc	kg	21	21	26	26	26	35	35	35	53	53

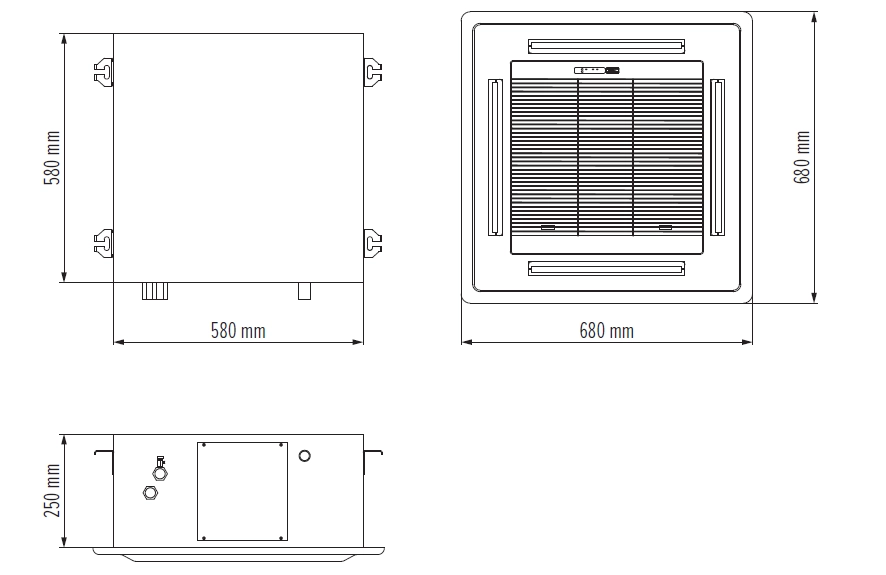

Taille nette, corps de bloc (HLP)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Taille nette, panneaux (HLP)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
