ventilo-convecteurs à cassette à 4 voies série MCFK-T2

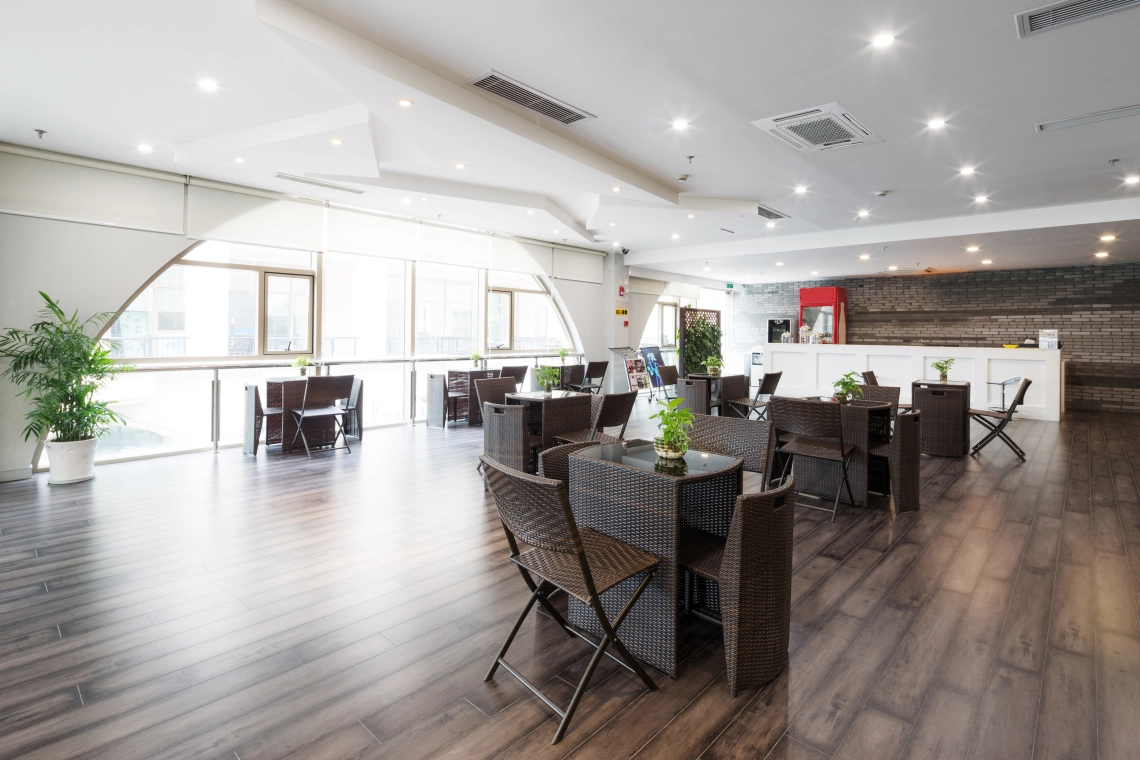

Le ventilo-convecteur à cassette est installé au plafond, ce qui permet de ne pas encombrer les murs et de ne pas perturber la décoration intérieure. Ce type de ventilateur est le plus souvent utilisé dans les espaces commerciaux dont le plafond n'est pas trop haut

Capacité de refroidissement : 2.4 ... 12,6 kW

Capacité de chauffage : 3,7 ... 18,9 kW

Vous souhaitez acheter ou vous avez des questions ?

Mycond

Ventilo-convecteurs à cassette

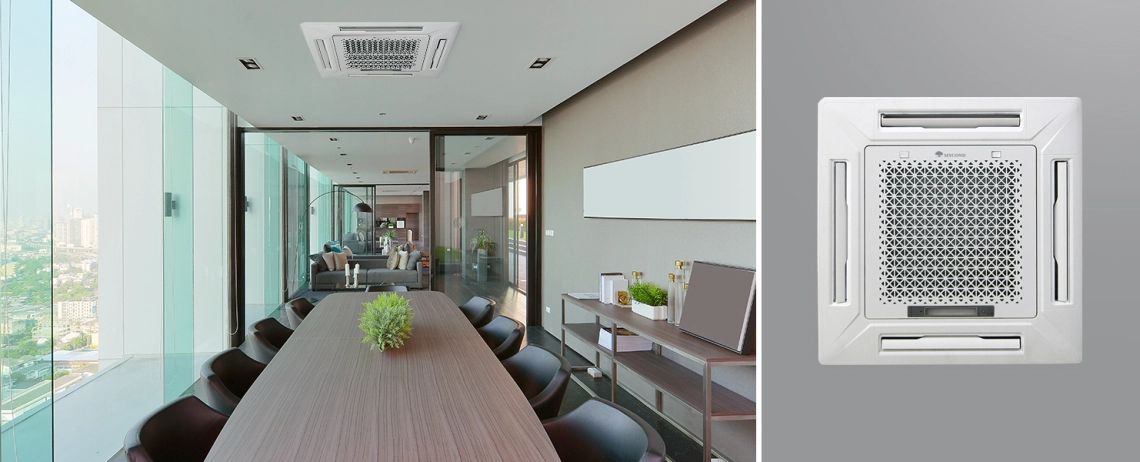

Une large gamme de capacités de refroidissement et de chauffage leur permet d'être utilisés dans des espaces de toutes tailles. Et le design élégant du panneau de décoration s'adaptera à tous les intérieurs.

MyCond MCFK-T2 Ventilo-convecteur à cassette moderne à 4 voies avec une conception économe en énergie.

MyCond MCFK-T2 Ventilo-convecteur plafonnier à cassette pour une distribution efficace de lair.

Caractéristiques et avantages :

Grâce à son boîtier compact (570 x 570 mm), l'appareil peut être installé dans des systèmes de plafonds suspendus standard à l'aide du module 600 x 600.
le système de distribution d'air à 4 voies vous permet de refroidir ou de chauffer uniformément la pièce sans créer de courants d'air ni d'inconfort
La conception révolutionnaire du ventilateur centrifuge garantit un fonctionnement silencieux et un débit d'air élevé
L'échangeur de chaleur optimisé assure une efficacité élevée en matière de refroidissement et de chauffage

Pompe d'évacuation puissante offrant une hauteur d'eau allant jusqu'à 1200 mm
Filtre à haute efficacité avec un élément filtrant en fibre synthétique pour un air encore plus frais et plus propre
Orifice d'admission d'air frais

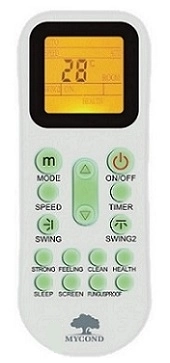

La télécommande à infrarouge est facile à programmer et les boutons de commande sont faciles à lire. Conception confortable et légère, idéale pour une utilisation quotidienne

MyCond MCFK-T2 Ventilo-convecteur à cassette 4 voies élégant et économe en énergie.

Caractéristiques techniques	Appareils	MCFK-03T2	MCFK-04T2	MCFK-05T2	MCFK-06T2
Débit d'air, H/M/L	^m3/h	510/440/360	680/580/480	850/730/600	1020/765/510
Puissance frigorifique totale, H/M/L	kW	3,3/2,8/2,4	3,9/3,4/2,8	4,5/3,6/3,1	5,4/4,6/3,5
Puissance calorifique, H/M/L	kW	4,8/4,2/3,7	5,8/5,1/4,5	6,8/5,9/5,2	8,1/6,9/5,3
Courant de fonctionnement	A	0,23	0,27	0,31	0,41
Niveau de bruit	dB(A)	39	42	44	44
Débit d'eau	kg/h	620	700	940	1150
Perte de charge dans l'échangeur de chaleur	kPa	26	27	29	31
Type de ventilateur/moteur		Ventilateur centrifuge / Moteur électrique collecteur
Isolation		Classe B	Classe B	Classe B	Classe B
Alimentation électrique		220-230 V / 1 phase / 50 ou 60 Hz
Consommation électrique du moteur	W	55	62	75	90
Echangeur de chaleur		Tubes en cuivre avec ailettes en aluminium, 2 rangées
Pression de service max	MPa	1,6	1,6	1,6	1,6
Tuyau d'entrée/sortie d'eau	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Tuyau de condensat	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Dimensions de l'unité	mm	570x570x260	570x570x260	570x570x260	835x835x240
Dimensions du panneau	mm	650x650x55	650x650x55	650x650x55	950x950x55
Dimensions de l'unité emballée	mm	650x650x290	650x650x290	650x650x290	910x910x310
Dimensions des panneaux emballés	mm	710x710x80	710x710x80	710x710x80	1000x1000x100
Poids net, unité	kg	18	18	18	24
Poids net, panneau	kg	3	3	3	5
Poids de l'unité emballée	kg	20,3	20,3	20,3	28
Poids du panneau emballé	kg	5	5	5	7

Caractéristiques techniques	Appareils	MCFK-08T2	MCFK-10T2	MCFK-12T2	MCFK-14T2
Débit d'air, H/M/L	^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Puissance frigorifique totale, H/M/L	kW	7,2/6,2/4,7	9,1/7,7/5,9	10,8/9,2/7,1	12,6/10,7/8,2
Puissance calorifique, H/M/L	kW	10,8/9,2/7,0	13,5/11,5/8,8	16,2/13,8/10,5	18,9/16,1/12,3
Courant de fonctionnement	A	0,59	0,67	0,84	0,98
Niveau de bruit	dB(A)	45	48	50	51
Débit d'eau	kg/h	1400	1680	1820	2245
Perte de charge dans l'échangeur de chaleur	kPa	34	36	39	42
Type de ventilateur/moteur		Ventilateur centrifuge / Moteur électrique collecteur
Isolation		Classe B	Classe B	Classe B	Classe B
Alimentation électrique		220-230 V / 1 phase / 50 ou 60 Hz
Consommation électrique du moteur	W	131	145	186	225
Echangeur de chaleur		Tubes en cuivre avec ailettes en aluminium, 2 rangées
Pression de service max	MPa	1,6	1,6	1,6	1,6
Tuyau d'entrée/sortie d'eau	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Tuyau de condensat	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Dimensions de l'unité	mm	835x835x240	835x835x280	835x835x280	835x835x280
Dimensions du panneau	mm	950x950x55	950x950x55	950x950x55	950x950x55
Dimensions de l'unité emballée	mm	910x910x310	910x910x350	910x910x350	910x910x350
Dimensions des panneaux emballés	mm	1000x1000x100	1000x1000x100	1000x1000x100	1000x1000x100
Poids net, unité	kg	25,5	26,5	28	28
Poids net, panneau	kg	5	5	5	5
Poids de l'unité emballée	kg	29	31	32,5	32,5
Poids du panneau emballé	kg	7	7	7	7

Conditions d'essai nominales :
Refroidissement : température de l'air à l'entrée +27 °C DB / +19,5 °C WB, température de l'eau à l'entrée +7 °C, température de l'eau à la sortie +12 °C.
Chauffage : température de l'air à l'entrée +21 °C, température de l'eau à l'entrée +60 °C, même débit d'eau qu'en mode refroidissement.
Le niveau de pression acoustique a été mesuré dans une pièce insonorisée, avec un point de référence situé à 1,5 m sous l'axe vertical de l'unité.

Dimensions

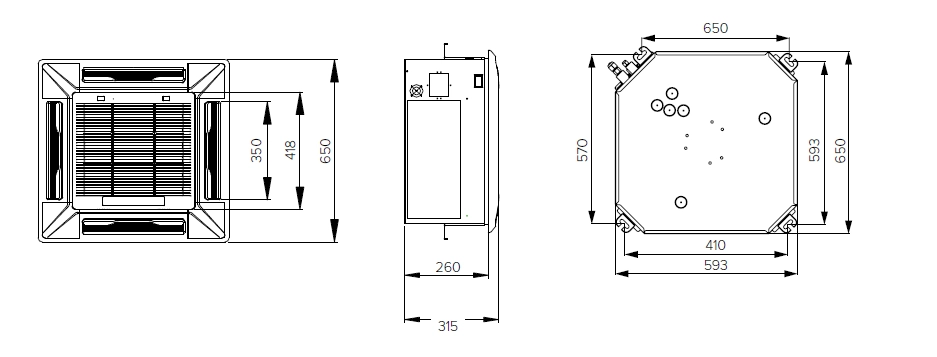

Aspect et dimensions des ventilo-convecteurs MCFK 0304\05

MyCond MCFK-T2 Un ventilo-convecteur de plafond compact pour une distribution efficace de lair.

Dimensions

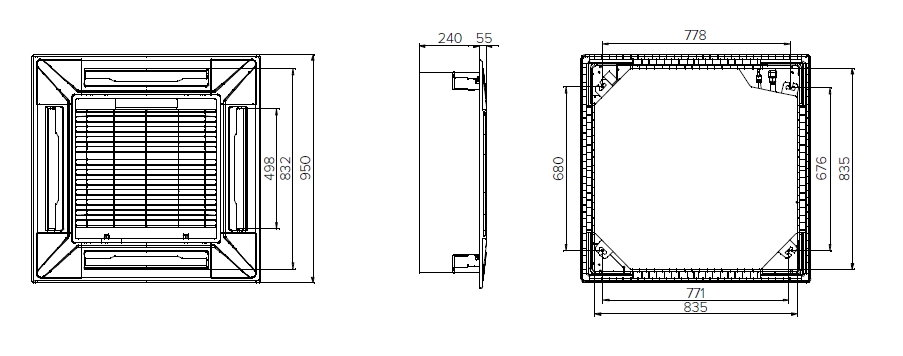

Aspect et dimensions des ventilo-convecteurs MCFK 06/08

MyCond MCFK-T2 Ventilo-convecteur compact à cassette 4 voies

Dimensions des ventilo-convecteurs

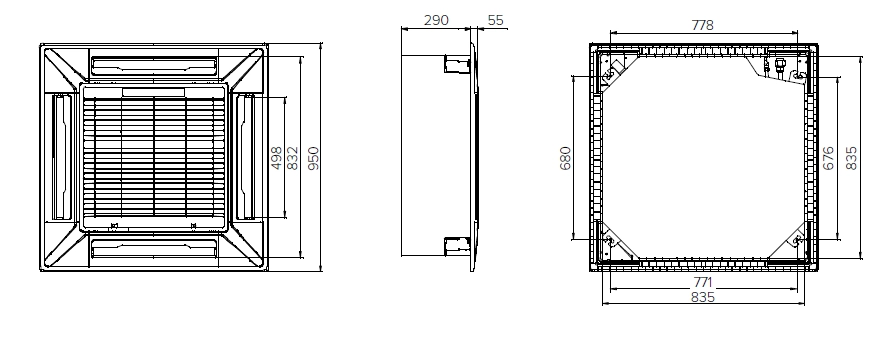

Aspect et dimensions des ventilo-convecteurs MCFK 10/12/14

MyCond MCFK-T2 Ventilateur hélicoïdal à cassette 4 voies pour plafond, au design élégant et épuré.

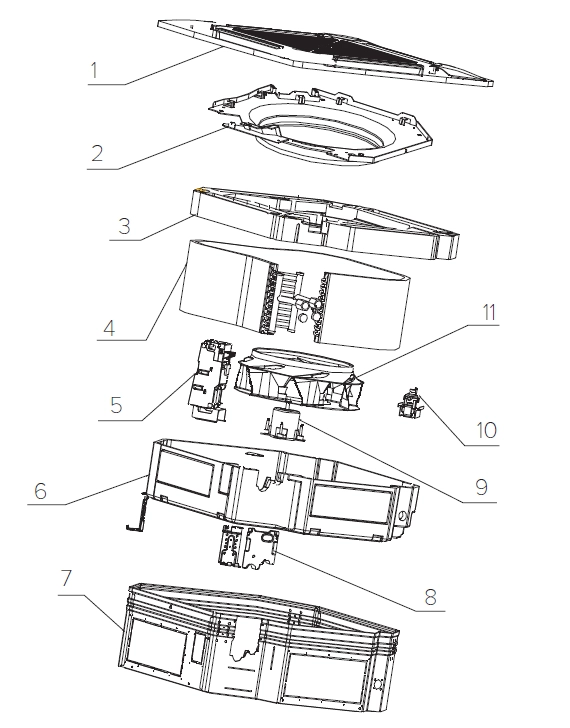

Composants*

MyCond Schéma des ventilo-convecteurs à cassette 4 voies de la série MCFK-T2.

Légende :

1 - Panneau décoratif avec filtre
2 - Panneau de réglage du débit d'air
3 - Bac de récupération
4 - Échangeur de chaleur
5 - Boîtier de commande
6 - Matériau d'isolation de l'appareil de chauffage
7 - Corps principal
8 - Fixation des tuyaux
9 - Moteur du ventilateur
10 - Pompe de drainage
11 - Ventilateur

* Les composants peuvent varier en fonction du modèle. Ce schéma se réfère aux modèles MCFK 10/12/14.
