Ventilo-convecteurs muraux série FHW

Accueil / Catalog / Climatisation / Ventilo-convecteurs (FCU) / Ventilo-convecteurs muraux / Ventilo-convecteurs muraux série FHW
Les ventilo-convecteurs muraux ne diffèrent presque pas extérieurement des unités intérieures des systèmes split classiques. Ils sont installés au mur à une certaine distance du plafond. Les ventilo-convecteurs muraux sont généralement fournis avec des télécommandes et une vanne trois voies intégrée (la configuration est convenue selon la demande individuelle du client avant la confirmation de la commande). Ce type d’équipement est le plus souvent installé dans de petits bureaux.
Capacité de refroidissement : 1,23 ... 3,76 kW
Capacité de chauffage : 1,34 ... 4,28 kW

Vous souhaitez acheter ou vous avez des questions ?
Ventilo-convecteurs muraux série FHW
Mycond
Ventilo-convecteurs muraux

Les ventilo-convecteurs FHW peuvent être connectés à un réseau Modbus, ce qui vous permettra de vous connecter au système Smart Home et d'automatiser le contrôle du climat dans la maison.

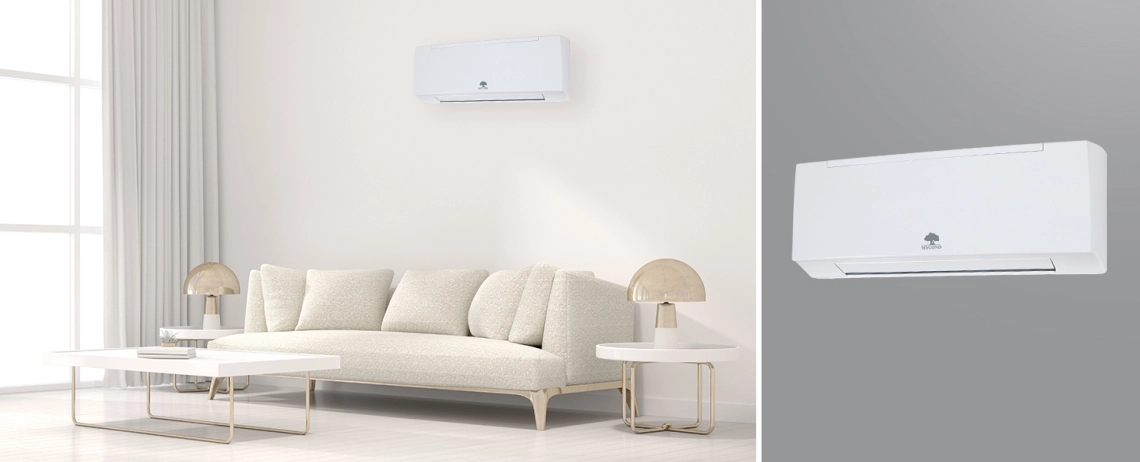

MyCond FHW Ventilo-convecteur mural pour un contrôle efficace de lair.



MyCond FHW Ventilo-convecteur mural dans un intérieur moderne.

Avantages des ventilo-convecteurs muraux Mycond :

  • Vanne 2/3 voies et pompe à condensats en option peuvent être montées dans le caisson.
  • Moteur de ventilateur BLDC en option.
  • Chauffage électrique en option.



Configuration de l'équipement :

  • FWH-1 sans carte de contrôle (thermostat externe requis)

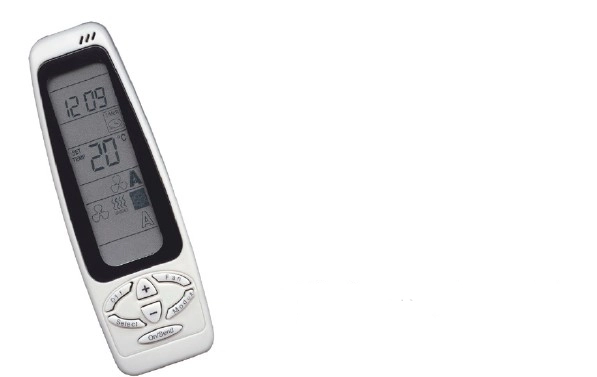

  • FWH-T1 avec carte de contrôle et récepteur IR (télécommande IR incluse)
  • FHW-MB1 avec carte de contrôle et module Modbus (télécommande IR en option)

MyCond FHW Kit dinstallation verticale pour ventilo-convecteurs.

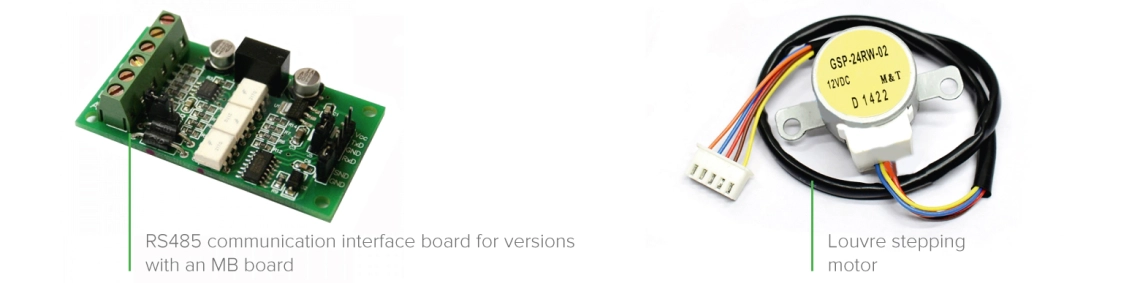

MyCond FHW Schéma des composants du ventilo-convecteur mural.

Ventilo-convecteurs muraux de la série MyCond FHW connectés à un réseau Modbus.



Caractéristiques techniques Appareils FHW1 FHW2
Nombre de vitesses   1 2 3 4 5 6 1 2 3 4 5 6
    min. moyenne   max.     min.   moyenne.   max.
Débit d'air m3/h 205 270 340 375 470 500 250 305 365 400 480 545
Puissance frigorifique totale kW 1,23 1,49 1,74 1,85 2,13 2,20 1,42 1,62 1,82 1,93 2,16 2,32
Puissance frigorifique sensible kW 0,91 1,13 1,34 1,44 1,70 1,77 1,06 1,23 1,41 1,51 1,73 1,89
Capacité de chauffage kW 1,34 1,68 2,02 2,18 2,58 2,71 1,58 1,85 2,13 2,29 2,62 2,88
Perte de pression (refroidissement) kPa 4,8 6,8 9,0 10,1 12,9 13,8 6,2 7,9 9,8 10,8 13,2 15,1
Perte de pression (chauffage) kPa 4,5 6,8 9,4 10,8 14,7 15,9 6,1 8,1 10,4 11,8 15,1 17,8
Consommation électrique W 12 14 17 18 24 30 12 14 18 20 24 32
Niveau de puissance sonore dB(A) 35 41 46 48 52 53 39 43 47 49 53 55
Niveau de pression acoustique (*) dB(A) 26 32 37 39 43 44 30 34 38 40 44 46



Caractéristiques techniques Appareils FHW3 FHW4
Nombre de vitesses   1 2 3 4 5 6 1 2 3 4 5 6
    min. moyenne   max.       min.   moyenne   max.
Débit d'air m3/h 280 375 480 545 730 780 300 440 500 610 675 790
Puissance frigorifique totale kW 1,87 2,30 2,75 3,00 3,59 3,73 1,97 2,60 2,83 26,7 3,43 3,76
Puissance frigorifique sensible kW 1,33 1,67 2,03 2,24 2,77 2,90 1,41 1,91 2,10 2,44 2,62 2,93
Capacité de chauffage kW 1,89 2,37 2,93 3,23 4,04 4,24 2,00 2,73 3,02 3,53 3,80 4,28
Perte de pression (refroidissement) kPa 11,2 16,2 22,5 26,3 36,4 39,1 14,1 23,0 27,2 34,0 38,5 45,1
Perte de pression (chauffage) kPa 9,1 13,8 20,1 24,1 35,9 39,2 12,7 22,2 26,7 35,2 40,4 49,8
Consommation électrique W 16 21 26 29 38 46 17 23 27 32 35 48
Niveau de puissance sonore dB(A) 35 40 45 48 55 57 36 43 46 51 54 57
Niveau de pression acoustique (*) dB(A) 26 31 36 39 46 48 27 34 37 42 45 48

Les spécifications se réfèrent aux paramètres de fonctionnement suivants :
REFROIDISSEMENT. Température de l'air à l'entrée : +27 °C (bulbe sec) +19 °C (bulbe humide) Température de l'eau à l'entrée et à la sortie : +7/12 °C
CHAUFFAGE. Température de l'air à l'entrée : +20 °C. Température de l'eau à l'entrée et à la sortie : +50/45 °C.
* Le niveau de pression acoustique est inférieur de 9 dB(A) au niveau de puissance acoustique et se réfère à une pièce d'un volume de 100 m3 et à un temps de réflexion du son de 0,5 s.

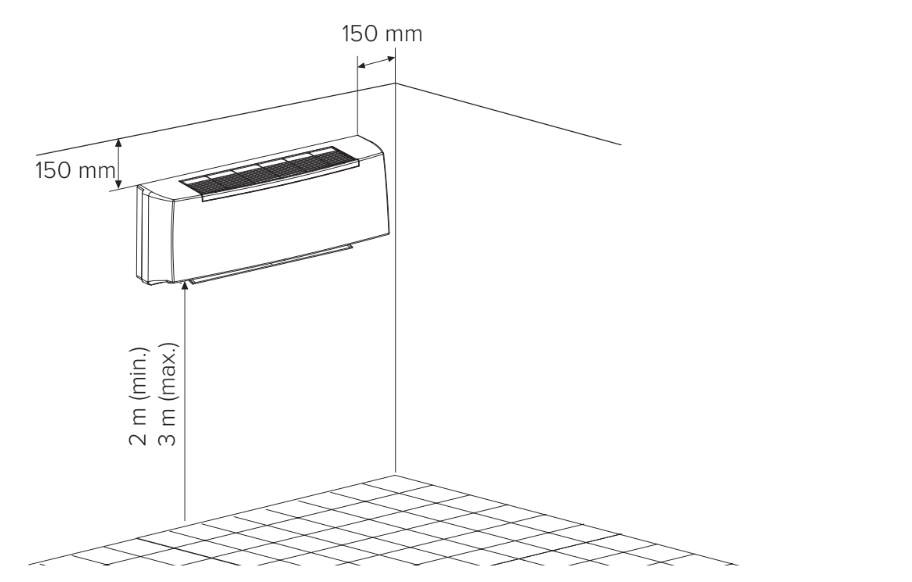

Méthode d'installation


MyCond Illustration de la méthode de montage mural des ventilo-convecteurs FHW.

Dimensions de l'appareil

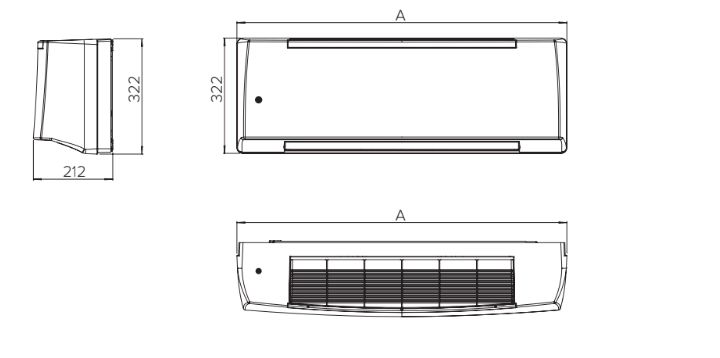

Disposition générale


MyCond FHW Ventilo-convecteurs muraux avec commande Modbus pour la domotique intelligente.

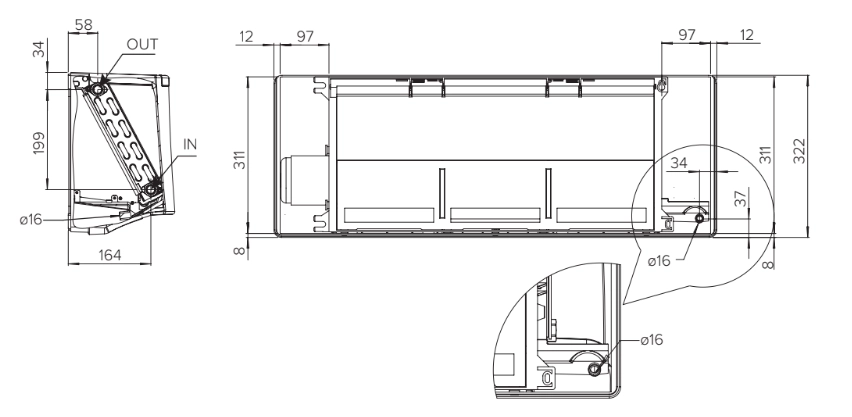

Distances d'installation


MyCond FHW Ventilo-convecteur mural adapté à lintégration de la maison intelligente.

Distances d'installation

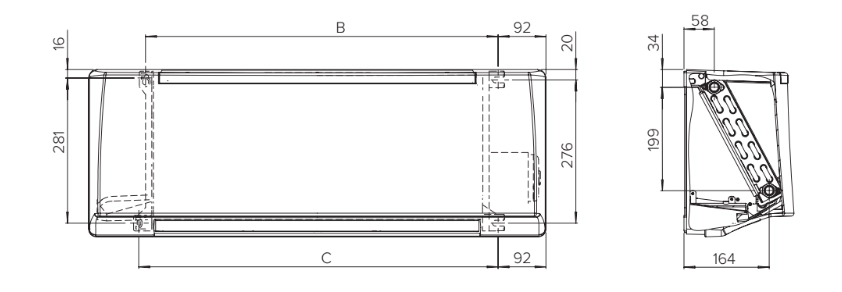

MyCond Dimensions des ventilo-convecteurs muraux de la série FHW.

Dimensions des unités FHW

Modèle A B C
FHW1 880 678 691
FHW2 880 678 691
FHW3 1185 983 996
FHW4 1185 983 996

Poids des unités FHW

Modèle Poids net (kg)
  FHW 1 FHW 2 FHW 3 FHW 4
Sans vanne 12 12 16 16
Avec valve 13 13 17 17
