Ventilo-convecteurs polyvalents série SEC/F

La gamme de produits présentée dans la série est conçue pour les pièces de petite surface. Une seule unité suffit pour refroidir ou chauffer la pièce. Le ventilo-convecteur est équipé d'un ventilateur centrifuge qui permet d'atteindre une capacité importante avec des caractéristiques sonores réduites

Capacité de refroidissement : 0,57 ... 8,52 kW

Capacité de chauffage : 0,64 ... 10,53 kW

Vous souhaitez acheter ou vous avez des questions ?

Ventilo-convecteurs polyvalents série SEC/F

Mycond

Ventilo-convecteurs au sol

La série permet une installation dans différentes positions. Avec la gamme d'accessoires optionnels, l'unité de fan coil peut être parfaitement adaptée aux conditions de fonctionnement particulières.

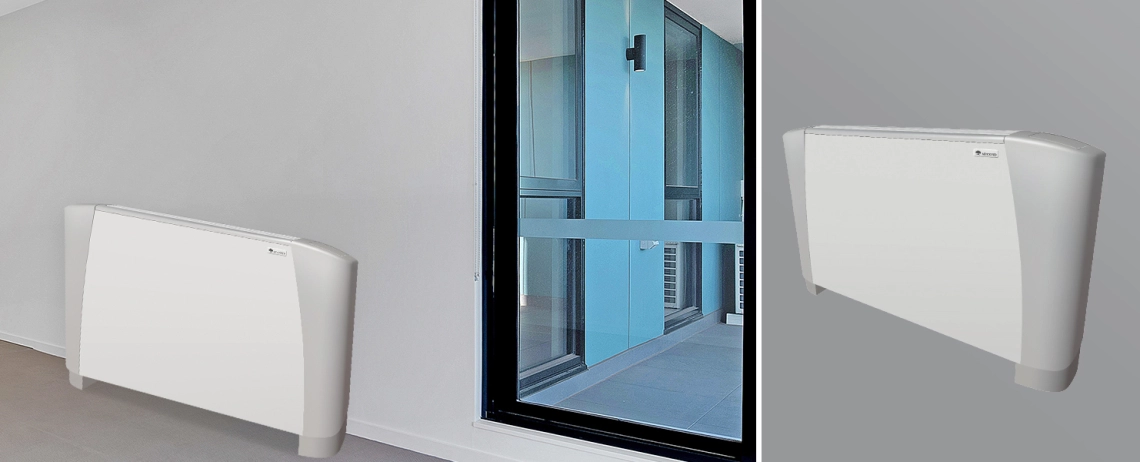

Unités de fan coil de la série SEC/F installées dans des intérieurs modernes.

Caractéristiques clés :

Peut être équipée de ventilateurs EC en option
Pression statique jusqu'à 50 Pa
Conception verticale ou horizontale
Conception à 2 ou 4 tuyaux
Panneau de contrôle à distance ou intégré

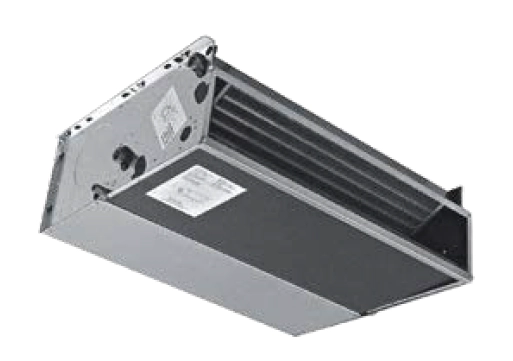

Unité de fan coil polyvalente de la série SEC/F affichée à l'intérieur.

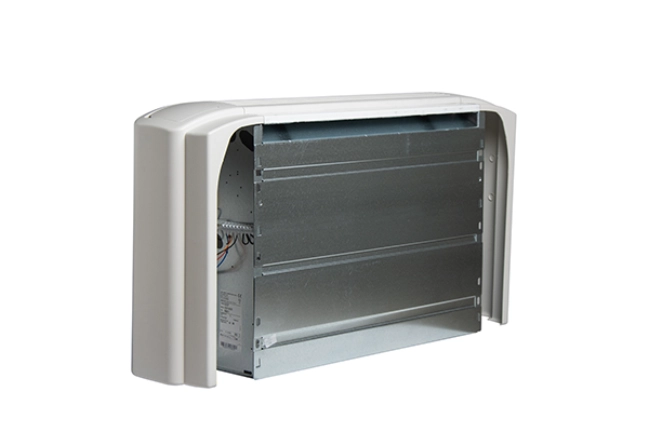

Apparence MyCond SEC/F

Caractéristiques de conception :

Le cadre intérieur est en acier galvanisé haute résistance. Le boîtier extérieur est constitué de panneaux avant en métal et de panneaux latéraux en plastique.
La grille de distribution d'air est en plastique.
Filtre remplaçable avec cœurs en polypropylène et cadre en acier galvanisé. Facile à remplacer grâce à des guides en plastique spéciaux.
Un ventilateur centrifuge avec un rotor en aluminium ou en plastique, équilibré statiquement et dynamiquement pour fonctionner aussi silencieusement que possible.

Un moteur monophasé à six vitesses (avec trois vitesses réglées en usine), monté sur des supports antivibrations et équipé d'un interrupteur thermique réinitialisable automatiquement, avec un indice de protection IP20, classe d'isolation B.
Les échangeurs de chaleur sont en tubes de cuivre avec des ailettes en aluminium. L'échangeur de chaleur est connecté sur le côté gauche par défaut. Des unités avec connexion à droite sont disponibles sur demande.
Le bac de drainage est en plastique et isolé avec de la mousse de polyoléfine (classe M1) ; le tuyau a un diamètre de 15 mm.

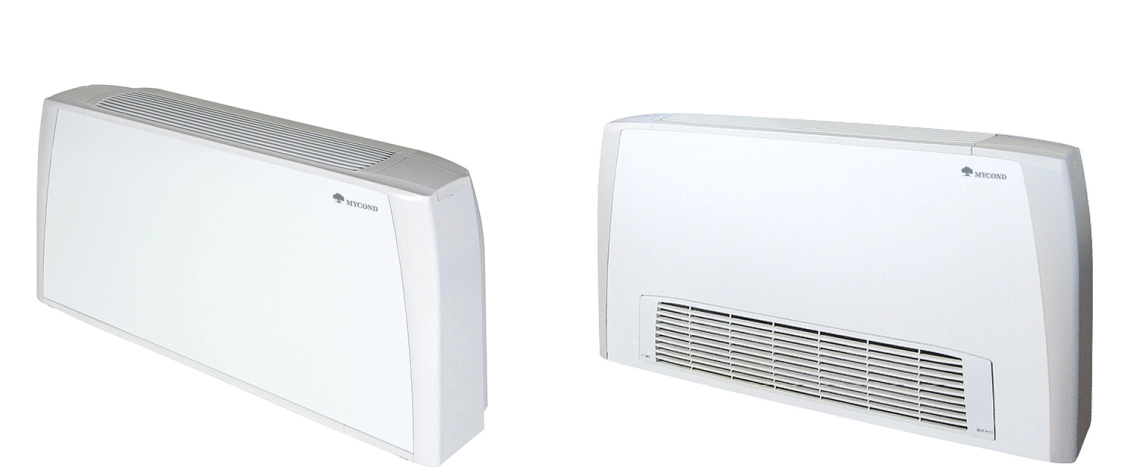

Unité de fan coil MyCond SEC/F fournissant une distribution d'air efficace.

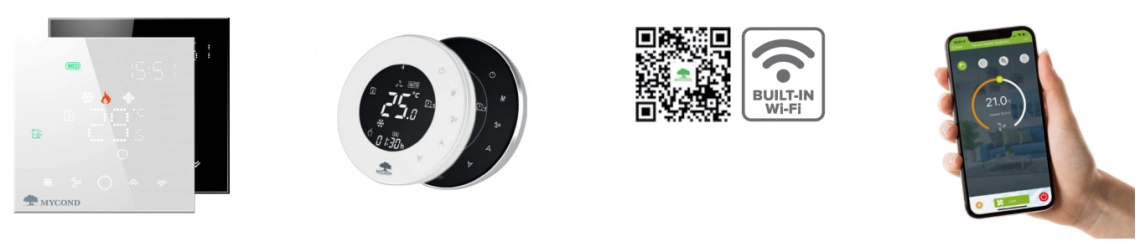

L'ensemble optimal d'automatisation pour un contrôle abordable et simple par smartphone

MyCond SEC/F Une fille et son chien à côté d'une unité de fan coil.

Unités de fan coil à 2 tuyaux et 3 rangées. Spécifications

Spécifications	Unités	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Nombre de vitesses		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Débit d'air	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Capacité de refroidissement totale	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Capacité de refroidissement sensible	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Capacité de chauffage	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Chute de pression d'eau (refroidissement)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Chute de pression d'eau (chauffage)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Consommation d'énergie	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Niveau de puissance acoustique	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Niveau de pression acoustique (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Spécifications	Unités	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Nombre de vitesses		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Débit d'air	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Capacité de refroidissement totale	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Capacité de refroidissement sensible	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Capacité de chauffage	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Chute de pression d'eau (refroidissement)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Chute de pression d'eau (chauffage)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Consommation d'énergie	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Niveau de puissance acoustique	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Niveau de pression acoustique (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Spécifications	Unités	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Nombre de vitesses		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Débit d'air	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Capacité de refroidissement totale	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Capacité de refroidissement sensible	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Capacité de chauffage	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Chute de pression d'eau (refroidissement)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Chute de pression d'eau (chauffage)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Consommation d'énergie	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Niveau de puissance acoustique	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Niveau de pression acoustique (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Unités de fan coil à 2 tuyaux et 4 rangées. Spécifications

Spécifications	Unités	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Nombre de vitesses		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Débit d'air	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Capacité de refroidissement totale	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Capacité de refroidissement sensible	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Capacité de chauffage	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Chute de pression d'eau (refroidissement)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Chute de pression d'eau (chauffage)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Consommation d'énergie	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Niveau de puissance acoustique	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Niveau de pression acoustique*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Spécifications	Unités	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Nombre de vitesses		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Débit d'air	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Capacité de refroidissement totale	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Capacité de refroidissement sensible	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Capacité de chauffage	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Chute de pression d'eau (refroidissement)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Chute de pression d'eau (chauffage)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Consommation d'énergie	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Niveau de puissance acoustique Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Niveau de pression acoustique (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Spécifications	Unités	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Nombre de vitesses		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Débit d'air	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Capacité de refroidissement totale	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Capacité de refroidissement sensible	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Capacité de chauffage	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Chute de pression d'eau (refroidissement)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Chute de pression d'eau (chauffage)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Consommation d'énergie	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Niveau de puissance acoustique Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Niveau de pression acoustique (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Les spécifications se réfèrent aux paramètres de fonctionnement suivants :
REFROIDISSEMENT : Température de l'air d'entrée 27 °C (bulbe sec), +19 °C (bulbe humide). Température de l'eau d'entrée/sortie +7/12 °C.
CHAUFFAGE : Température de l'air d'entrée +20 °C. Température de l'eau d'entrée/sortie +50/45 °C. Bas – Moyen – Élevé = Les vitesses disponibles par défaut.
*Le niveau de pression acoustique est de 9 dB(A) inférieur au niveau de puissance acoustique et se réfère à une pièce d'un volume de 100 m3 et un temps de réflexion sonore de 0,5 s.

Poids des unités SEC/F CV, CH-CVB

Modèle	Poids avec emballage (kg)									Poids sans emballage (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Poids des unités SEC/F NC

Modèle	Poids avec emballage (kg)									Poids sans emballage (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

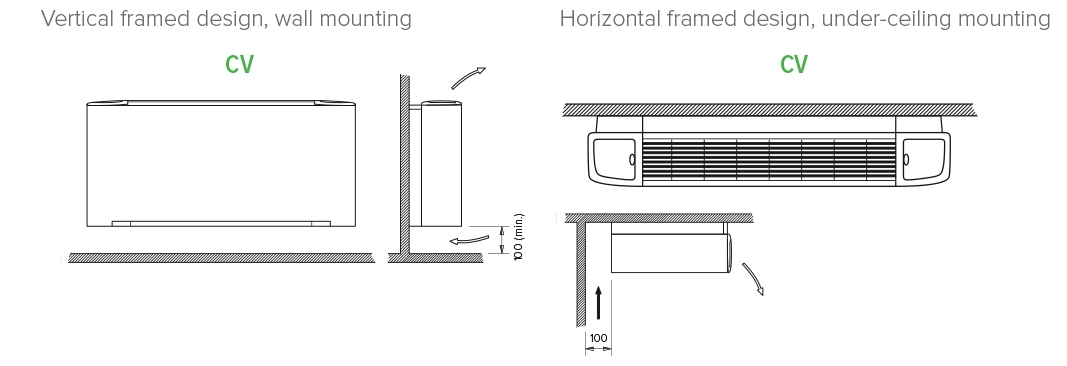

Conceptions disponibles :

Installation d'une unité de fan coil polyvalente de la série MyCond SEC/F.

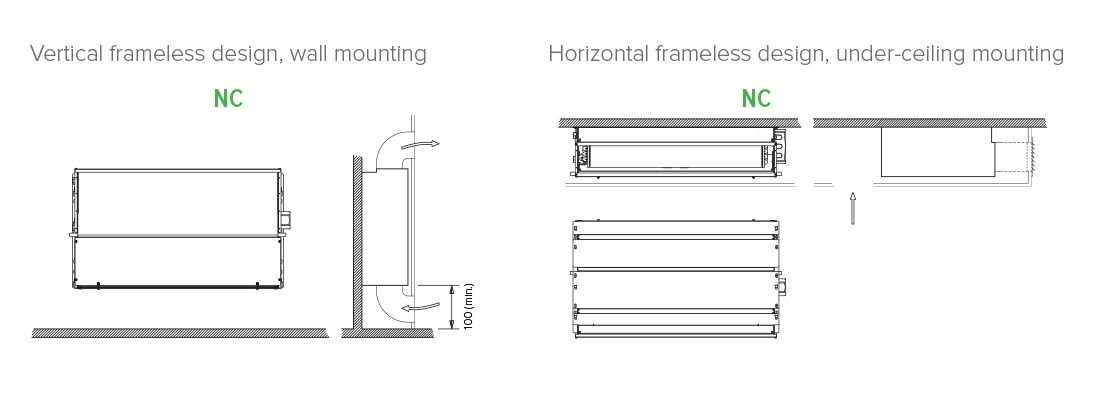

Conceptions disponibles :

MyCond SEC/F Vue d'ensemble des unités de fan coil polyvalentes offrant adaptabilité.

Dimensions

Dimensions des unités SEC/F CV

MyCond SEC/F Diagramme des dimensions des unités de fan coil pour le contrôle de chauffage et de refroidissement.

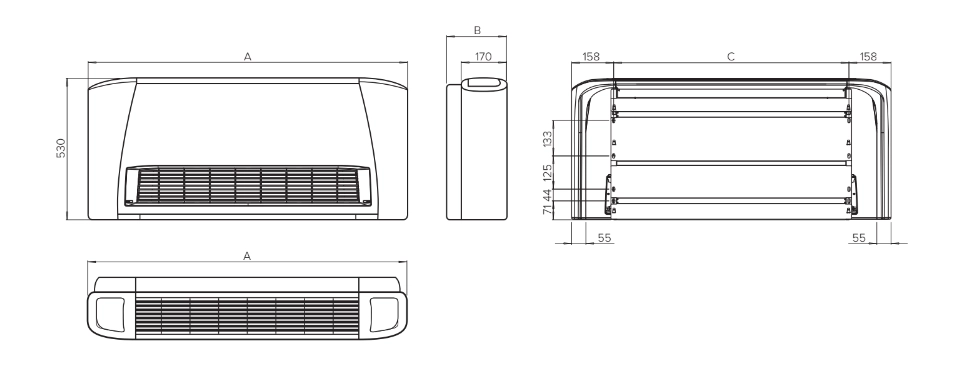

Dimensions

Dimensions des unités SEC/F CH-CVB

Diagramme montrant les dimensions des unités de fan coil de la série MyCond SEC/F.

Modèle	Unités	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Dimensions

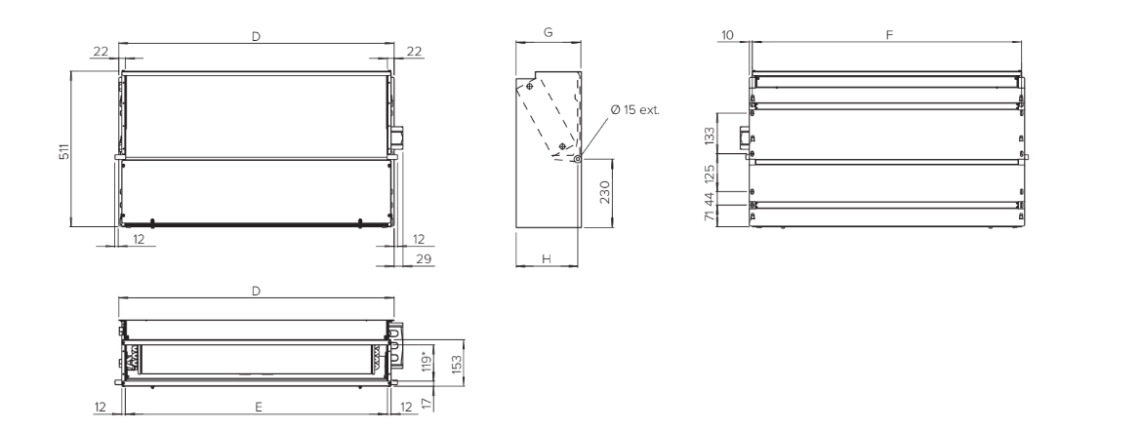

Dimensions des unités SEC/F NC

Diagramme montrant les dimensions de l'unité de fan coil de la série MyCond SEC/F.

Modèle	Unités	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
