Problématique de la ventilation dans les structures de protection
Les abris et les bunkers, quel que soit leur objectif – qu'il s'agisse de structures de protection civile, d'installations militaires ou d'entrepôts souterrains – sont confrontés à un problème critique : assurer un échange d'air de qualité dans un espace confiné. Sans une ventilation adéquate, ces structures, conçues pour un séjour prolongé des personnes, peuvent ne pas remplir leur fonction de protection en raison de la dégradation rapide de la qualité de l'air.
L'air – la ressource numéro un dans l'abri
Lorsque l'on considère les ressources vitales dans le cadre d'un séjour prolongé dans des structures de protection, l'air frais occupe la première position en termes de criticité, devançant même l'eau et la nourriture. Un être humain peut survivre sans nourriture pendant plusieurs semaines, sans eau – pendant quelques jours, mais sans une quantité suffisante d'oxygène – seulement quelques minutes. Dans un espace confiné, un groupe moyen de personnes peut épuiser le stock d'oxygène et atteindre des concentrations critiques de CO₂ en quelques heures.
Lors de la planification des stocks pour l'abri, les responsables se concentrent souvent sur les questions d'alimentation, d'approvisionnement en eau, de médicaments et de ressources énergétiques, sous-estimant parfois le système de ventilation. Cependant, sans un échange d'air adéquat, tous les autres stocks peuvent devenir inutiles – une personne dans un environnement à haute concentration de CO₂ et à faible teneur en oxygène perd rapidement sa capacité de travail, subit une détérioration des fonctions cognitives et, finalement, fait face à une menace directe pour sa vie.

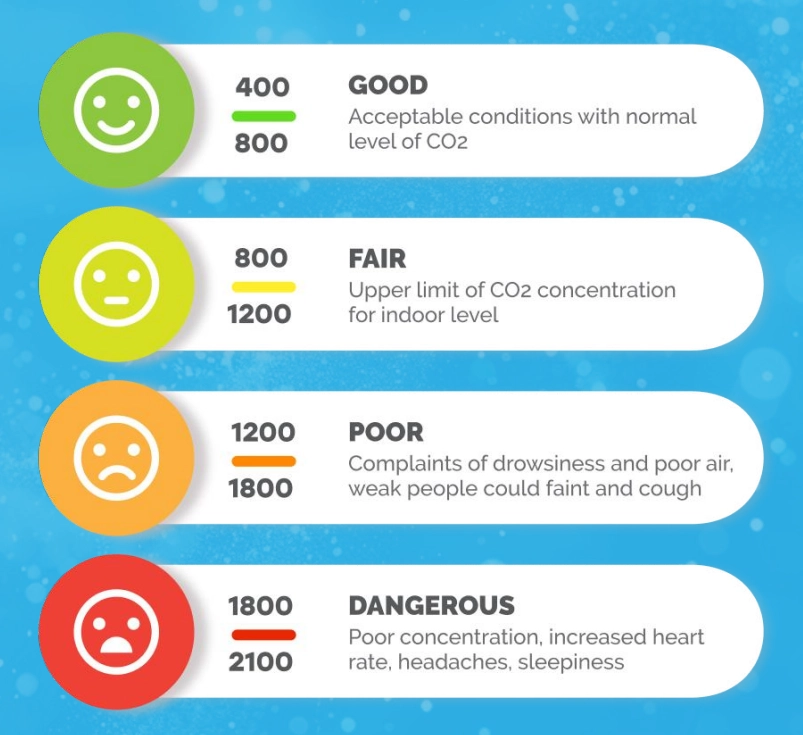

Cette infographie montre les niveaux de concentration de CO₂ (dioxyde de carbone) dans l'air et leur impact sur l'homme :
- 400-800 ppm : BIEN Conditions acceptables avec un niveau normal de CO₂
- 800-1200 ppm : SATISFAISANT Limite supérieure de concentration de CO₂ pour les pièces
- 1200-1800 ppm : MAL Plaintes de somnolence et mauvaise qualité de l'air, les personnes faibles peuvent s'évanouir et tousser
- 1800-2100 ppm : DANGEREUX Mauvaise concentration d'attention, rythme cardiaque accru, maux de tête, somnolence
Remarque : ppm (parts per million) - parties par million, unité de mesure de la concentration de CO₂ dans l'air
C'est pourquoi le système de ventilation à apport et à extraction doit être considéré comme une infrastructure critique de l'abri, qui doit être conçue avec le même soin et la même fiabilité que les systèmes d'approvisionnement en eau ou d'alimentation électrique.
Principaux problèmes de l'environnement aérien dans les structures hermétiques :
- Accumulation de dioxyde de carbone (CO₂) lors d'un séjour prolongé des personnes
- Diminution du niveau d'oxygène dans un espace confiné
- Augmentation de l'humidité, favorisant le développement de moisissures et de champignons
- Accumulation d'odeurs désagréables et de substances toxiques
- Absence de filtration des polluants extérieurs en cas d'urgence
- Air stagnant et surchauffe des pièces en été
- Risques d'hypoxie et d'intoxication au CO₂ lors d'un séjour prolongé
Solutions aux problèmes grâce aux UTA

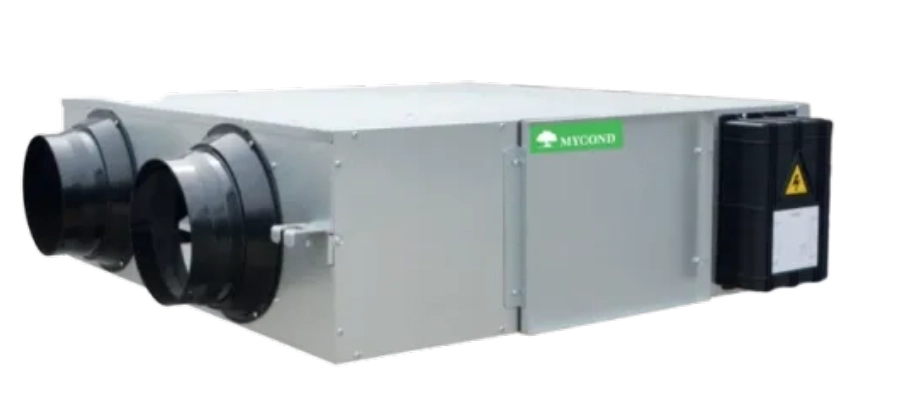

Les unités de traitement d'air (UTA) sont une solution complète pour assurer un microclimat adéquat dans les abris et les bunkers. Leur mise en œuvre permet de résoudre un certain nombre de questions critiques :
Avantages de l'installation d'UTA :
Approvisionnement continu en air frais
- Assurer un échange d'air normatif (au moins 10 m³/heure par personne)
- Maintien d'un niveau optimal d'oxygène pour un séjour confortable
Élimination de l'air pollué
- Évacuation efficace du CO₂, de l'humidité et d'autres produits de la vie
- Diminution du risque de développement de maladies respiratoires
Filtration de l'air
- Protection contre les polluants extérieurs (poussière, allergènes, particules radioactives)
- Possibilité d'installer des filtres spécialisés (HEPA, charbon) pour purifier des menaces chimiques et biologiques
Régulation de l'humidité
- Prévention de la condensation sur les murs et le plafond
- Protection des équipements et des matériaux contre la corrosion et les dommages
Stabilisation du régime thermique
- Prévention de la surchauffe due à la chaleur dégagée par les personnes et les équipements
- Possibilité de connecter des modules de chauffage ou de refroidissement supplémentaires
Amélioration des conditions sanitaires et hygiéniques
- Diminution du risque de propagation de maladies infectieuses
- Élimination des odeurs désagréables
Utilisation efficace de l'énergie
- Les UTA modernes avec récupération de chaleur permettent d'économiser jusqu'à 75-85 % de l'énergie thermique
- Diminution des coûts de chauffage en période froide
Autonomie de fonctionnement
- Possibilité de fonctionner à partir de sources d'alimentation de secours
- Modes de fonctionnement dans différentes conditions (normal, situation d'urgence, autonome)
Principaux composants du système UTA pour abris et bunkers
Un système de ventilation moderne pour les structures de protection se compose des composants suivants :
- Bloc de base de l'UTA
1) Ventilateurs d'apport et d'extraction
2) Échangeur de chaleur (récupérateur)
3) Système de gestion automatique
4) Filtres de base - Système de conduits d'air
1) Conduits principaux
2) Éléments de distribution (diffuseurs, grilles)
3) Vannes et clapets de régulation
4) Silencieux - Équipement de filtration
1) Filtres de grossière filtration (G4)
2) Filtres de fine filtration (F7-F9)
3) Filtres spécialisés (HEPA H13-H14)
4) Filtres à charbon pour l'adsorption de gaz et de substances chimiques - Clapets hermétiques
1) Clapets anti-retour pour prévenir le retour d'air
2) Clapets anti-explosion
3) Clapets coupe-feu - Système de gestion et de surveillance
1) Capteurs de CO₂, d'oxygène, d'humidité, de température
2) Contrôleurs et modules programmables
3) Systèmes d'alerte et de coupure d'urgence
4) Panneaux de contrôle à distance - Modules supplémentaires
1) Éléments de refroidissement/chauffage
2) Déshumidificateurs/humidificateurs d'air
3) Stérilisateurs UV
4) Systèmes d'alimentation électrique de secours
Solutions alternatives et substituts
Dans des conditions de ressources limitées ou d'exigences spécifiques, des composants alternatifs peuvent être utilisés :
Systèmes de ventilation simplifiés
- Ventilateurs de conduit au lieu d'une UTA complexe
- Unités d'apport et d'extraction séparées sans récupération
- Systèmes mécaniques à commande manuelle
Solutions de filtration alternatives
- Filtres à charbon faits maison
- Filtres utilisant des matériaux non spécialisés (tissus synthétiques, ouate)
- Filtres mécaniques multicouches
Conduits d'air simplifiés
- Conduits flexibles au lieu de conduits métalliques rigides
- Tuyaux en plastique de diamètre approprié
- Éléments de distribution improvisés
Solutions autonomes
- Générateurs portables pour alimenter le système
- Ventilateurs manuels pour situations d'urgence
- Purificateurs d'air chimiques (pour une utilisation à court terme)
Systèmes de contrôle alternatifs
- Capteurs autonomes alimentés par batterie
- Indicateurs mécaniques simplifiés de pression et d'humidité
- Minuteries au lieu de contrôleurs automatiques
Conclusion
L'installation d'unités de traitement d'air dans les abris et les bunkers n'est pas seulement une question de confort, mais une nécessité critique pour assurer la sécurité et la santé des personnes lors d'un séjour prolongé dans des espaces confinés. Les UTA modernes offrent une solution complète pour assurer un échange d'air normatif, la filtration et le contrôle de la qualité de l'air.
Lors de la conception et de l'installation de tels systèmes, il est important de prendre en compte la spécificité de la structure, le nombre de personnes, la durée de fonctionnement autonome et les menaces extérieures potentielles. Un système UTA correctement sélectionné et installé augmente considérablement les propriétés de protection des bunkers et des abris, les transformant d'un simple abri physique en un environnement complet pour un séjour prolongé et sécurisé des personnes.
