Schémas de raccordement des ventilo-convecteurs (~220 V)

Vous trouverez ci-dessous 2 schémas de câblage pour des ventilo-convecteurs, équipés d'un moteur AC à 3 vitesses (~220V) et de vanne(s) normalement fermée(s) avec actionneur(s) thermoélectrique(s).

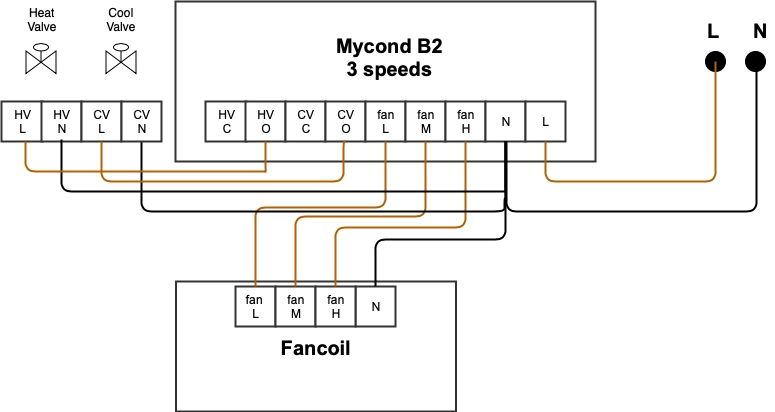

système à 4 tuyaux

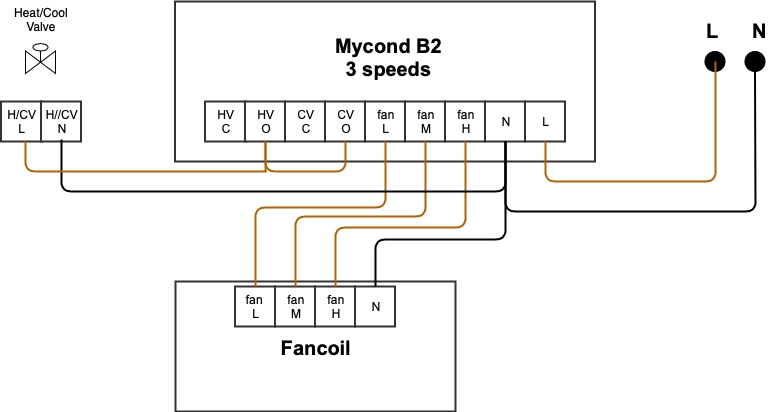

système à 2 tuyaux

Installer un cavalier entre les bornes HV-O et CV-O.
