Pompe à chaleur modulaire Inverseur série MCU-YHI

Économie d'énergie sur l'ensemble de l'onduleur

Classe d'efficacité énergétique 1 selon le système de classification double basé sur le taux d'efficacité énergétique saisonnier (SEER) pendant le refroidissement et le chauffage. Économie d'énergie jusqu'à 26 % sur l'ensemble de la plage SEER.

Diverses applications

Cette solution convient à une utilisation conventionnelle en intérieur, ainsi qu'à des conditions sanitaires et de traitement particulières, à un fonctionnement en refroidissement uniquement, à des températures basses et à des chaleurs extrêmes, etc. L'unité prend en charge une gamme complète d'applications alternatives.

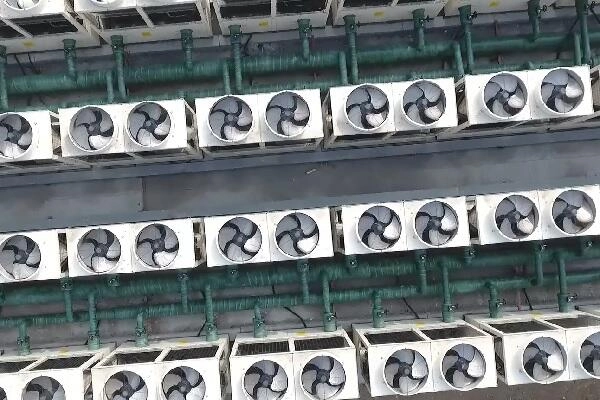

Combinaison intelligente

Il est possible de combiner librement jusqu'à 16 modules à vitesse fixe (YH\YHE) et modules à vitesse variable. Cela permet de répondre à diverses demandes de projets, telles que les économies d'énergie.

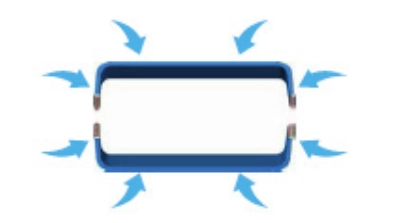

Entrée d'air périphérique

L'échangeur de chaleur est composé de deux parties en forme de U,

avec 45 % de surface supplémentaire du côté de l'air et un retour d'air uniforme sur tout le pourtour.

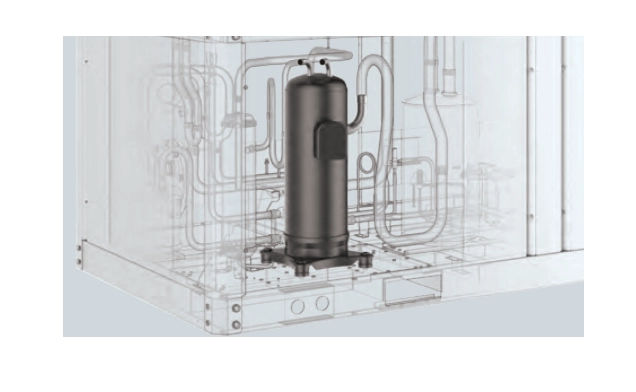

Programme de contrôle de l'entraînement exclusif

L'unité est entraînée par un moteur BLDC, tandis que le programme de contrôle avec 8 000 comptes par seconde et un double filtrage empêche les coupures de courant à n'importe quel niveau de fréquence.

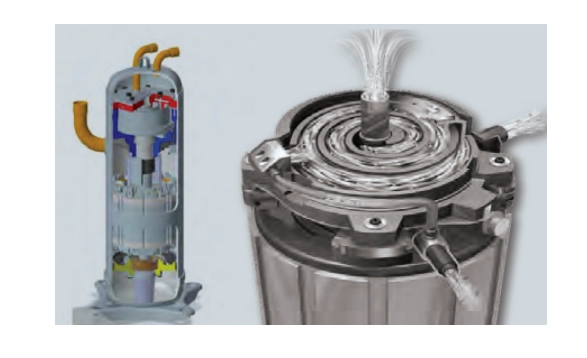

Fonctionnement par onduleur et réglage précis de la sortie

Le puissant compresseur à inverseur permet un réglage progressif de la capacité entre 15 % et 100 %. Il fonctionne également bien en charge partielle, évitant les démarrages et les arrêts fréquents. L'utilisation de la technologie EVI permet un fonctionnement dans des conditions de froid ou de chaleur extrêmes.

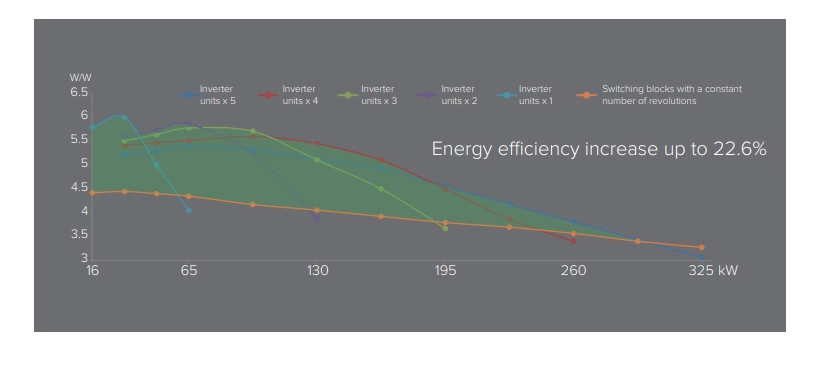

Gestion de l'équilibrage

La charge partielle est prioritaire pendant le fonctionnement. Lorsque plusieurs unités fonctionnent ensemble, chaque compresseur est régulé en fréquence par une gestion intelligente, ce qui assure un fonctionnement équilibré dans la zone d'efficacité énergétique de la courbe de performance.

Conception technologique

• Les composants de la pompe à chaleur sont entièrement dissimulés pour éviter qu'ils ne soient endommagés
• Amélioration de l'efficacité de l'échange thermique grâce à l'augmentation de la surface d'entrée d'air
• Enveloppe en tôle peinte en couleur ivoire

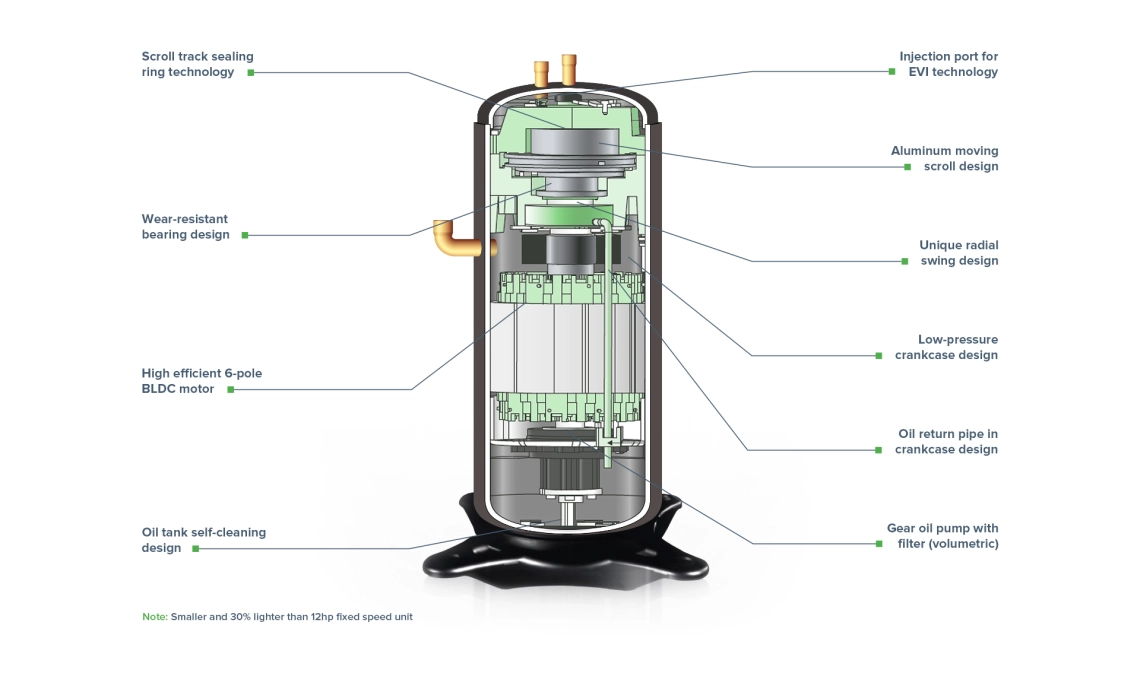

• Conception distinctive de l'inverseur avec la technologie d'injection de vapeur améliorée (EVI)
• Échangeur de chaleur tubulaire à haut rendement

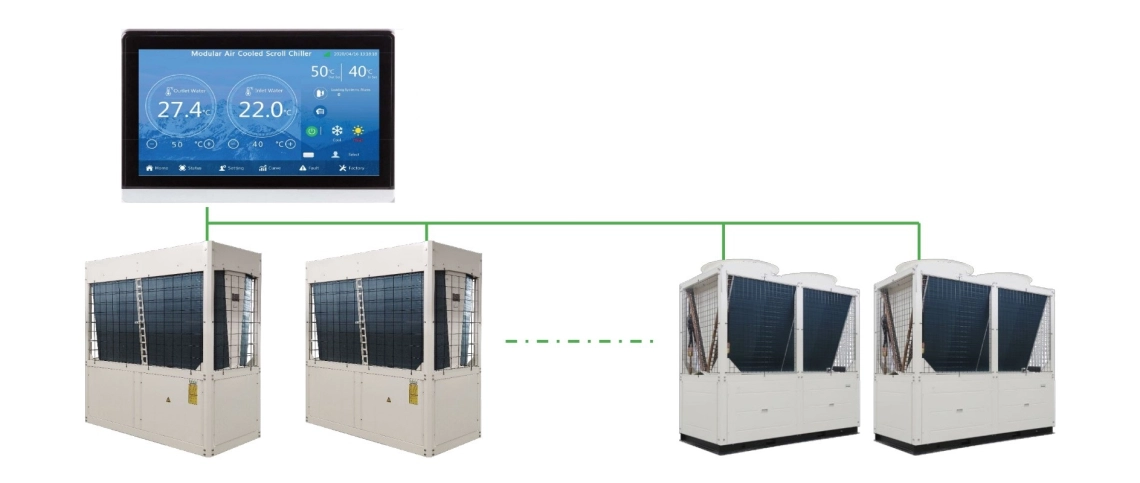

Fonctions de communication et de contrôle

• Conception modulaire pour une combinaison facile des unités

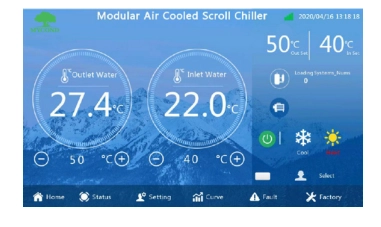

• Panneau de commande tactile facile à utiliser (accessoire)

• Prise en charge de la commande à distance via MODBUS

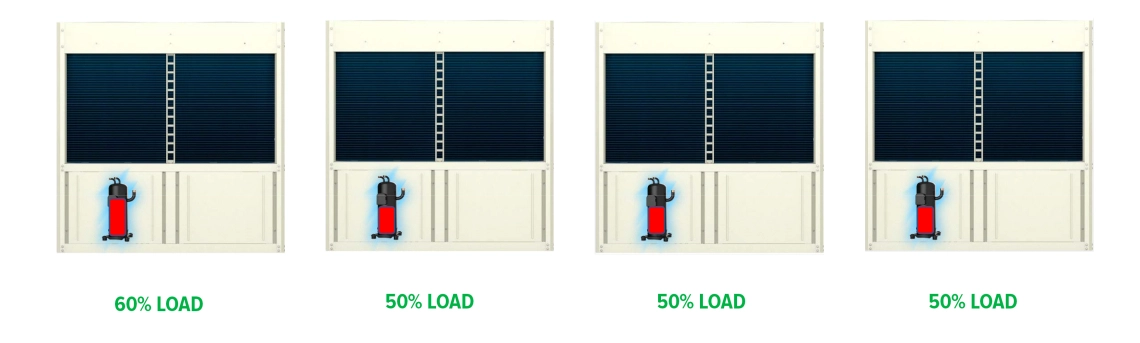

Priorité au fonctionnement en charge partielle

Lorsque plusieurs modules sont combinés, la fréquence de chaque compresseur est contrôlée de manière intelligente, la priorité étant donnée au fonctionnement dans une zone de charge partielle économe en énergie. En même temps, le temps de fonctionnement du compresseur et la charge sont équilibrés pour faciliter l'usure uniforme du compresseur de chaque module.

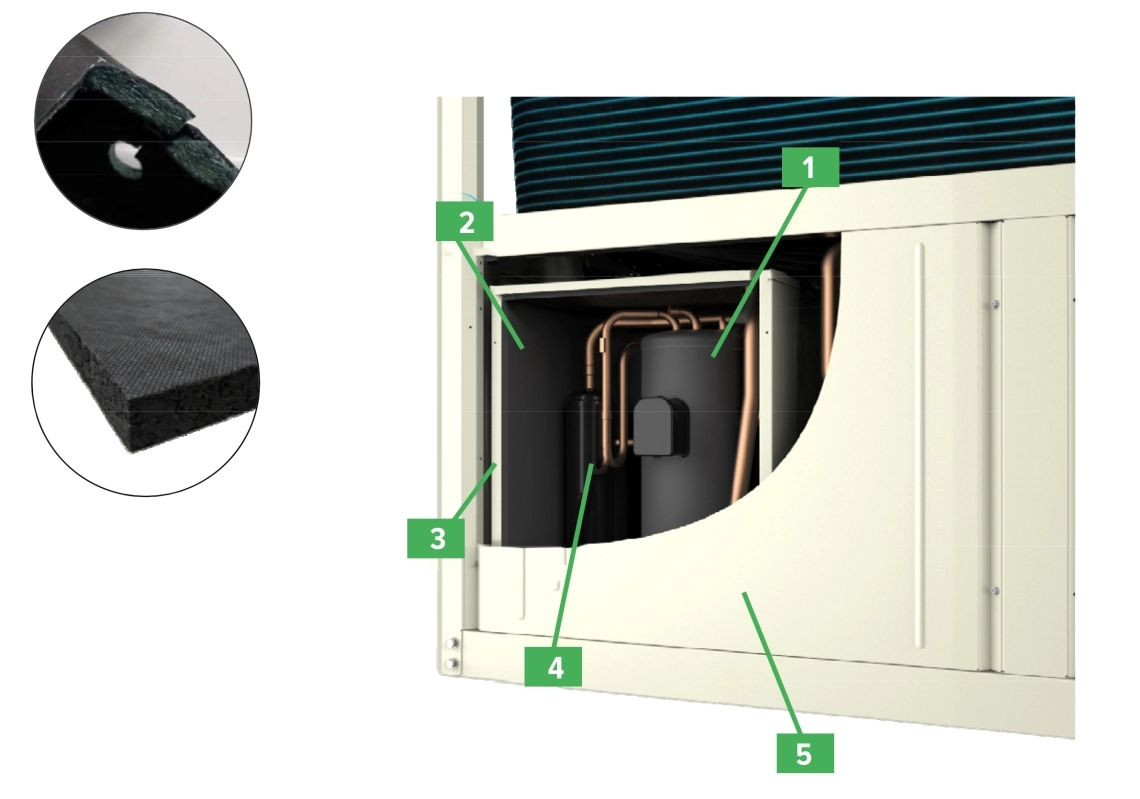

Isolation acoustique brevetée en 5 étapes pour la salle des compresseurs

1. Bloc acoustique. Feutre vert avec un matériau en caoutchouc butyle pour réduire la fréquence des bruits
2. Panneau acoustique ultra-silencieux. Matériau amortissant en mousse de haute densité pour absorber efficacement les vibrations et les bruits à toutes les fréquences
3. Boîtier hermétique insonorisé
4. Tuyau d'aspiration et de refoulement en cuivre, séparateur d'huile, silencieux, etc., placés dans le caisson insonorisé du compresseur
5. Panneau de protection autour de l'unité pour mieux bloquer le bruit

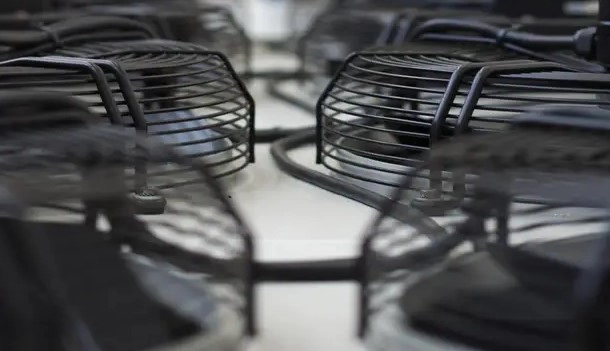

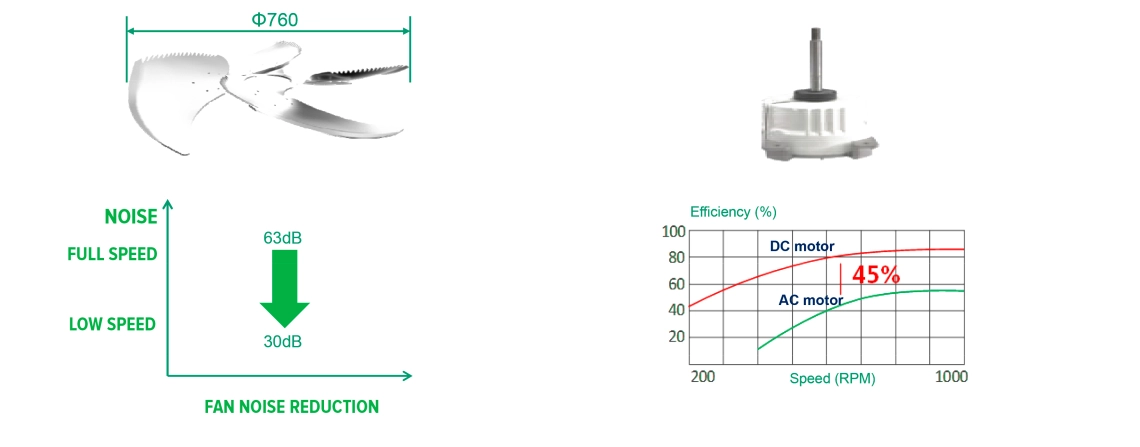

Ventilateur axial du plus grand diamètre de l'industrie à débit d'air égal

Grande roue en dents de scie, faible vitesse de rotation, faible vitesse du ventilateur, bruit de fonctionnement à faible vitesse pour un ventilateur double de 30 dB. Le moteur du ventilateur à courant continu sans balais permet un réglage progressif de la vitesse de 15 à 100 % et un fonctionnement plus stable, ce qui permet d'obtenir une meilleure efficacité énergétique tout en réduisant les bruits.

Conversion de fréquence et réduction du bruit

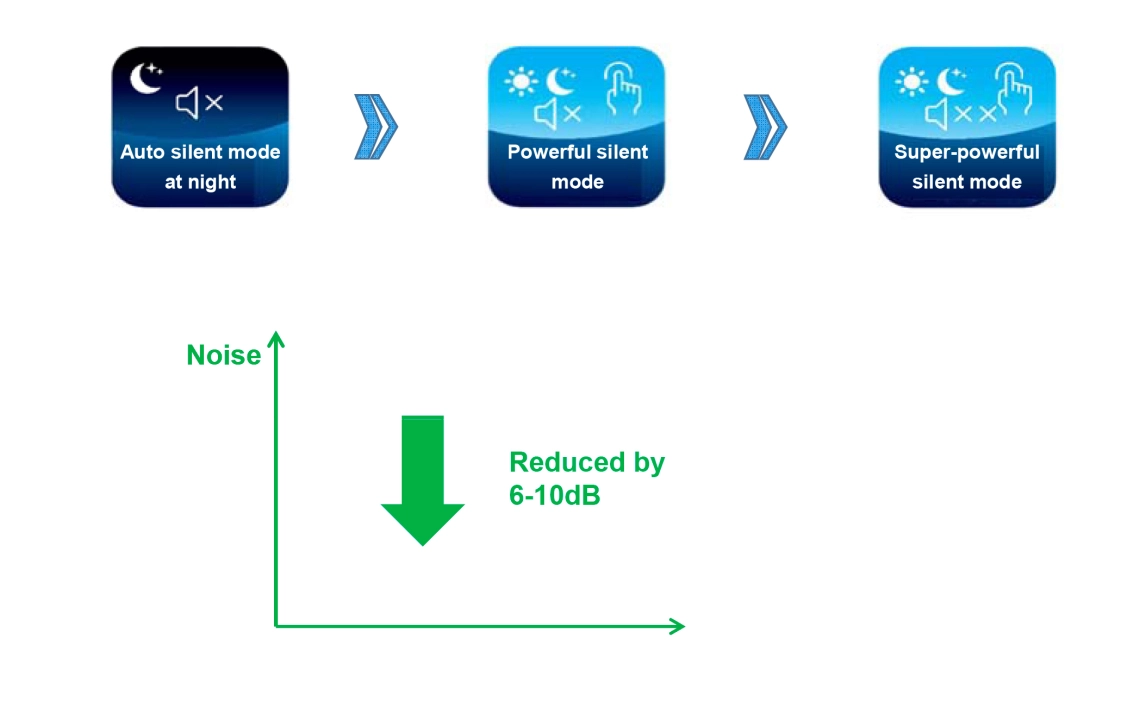

Trois modes silencieux sélectionnables
Avec les réglages du contrôleur câblé, l'unité limite automatiquement la fréquence de fonctionnement du compresseur et du ventilateur et réduit activement le bruit pour répondre aux exigences plus élevées des clients.

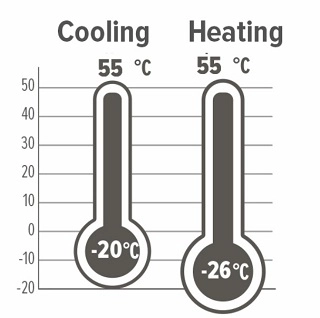

Gamme de fonctionnement

Grâce à de nombreuses années d'expérience dans le développement et la conception d'équipements de réfrigération, la société a mis en œuvre avec succès la technologie d'injection de vapeur améliorée (EVI) et la technologie d'inversion et a réalisé une percée dans le fonctionnement des pompes à chaleur modulaires, la plage de fonctionnement est augmentée.

Notes :
1. La puissance frigorifique nominale et la consommation électrique nominale pendant le refroidissement ont été testées au débit d'eau nominal, à une température de sortie de l'eau de 7 °C et à une température ambiante de 35 °C (bulbe sec).
2.La capacité de chauffage nominale a été testée au débit d'eau nominal, à la température de l'eau de sortie de 45 °C et à la température de l'air ambiant de 7 °C (bulbe sec) / 6 °C (bulbe humide).
